HL1-05

产品概述

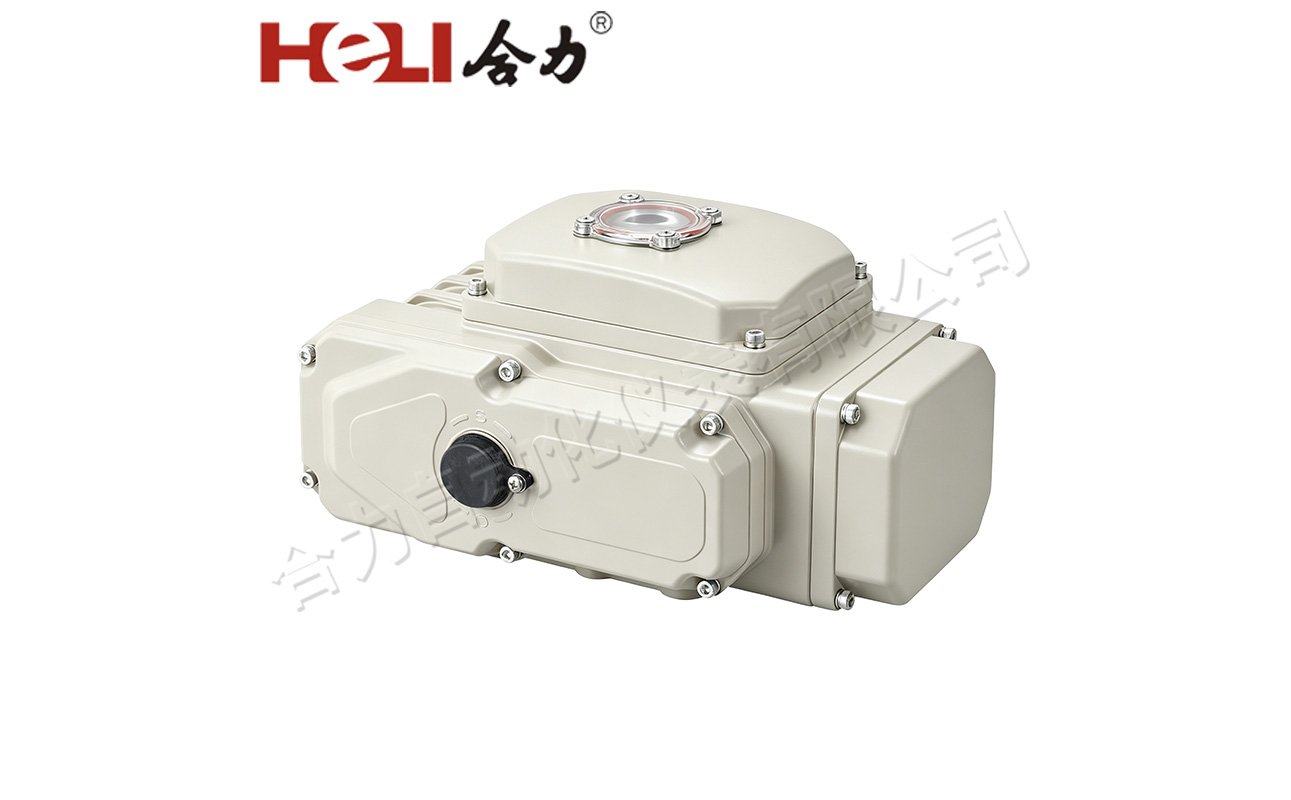

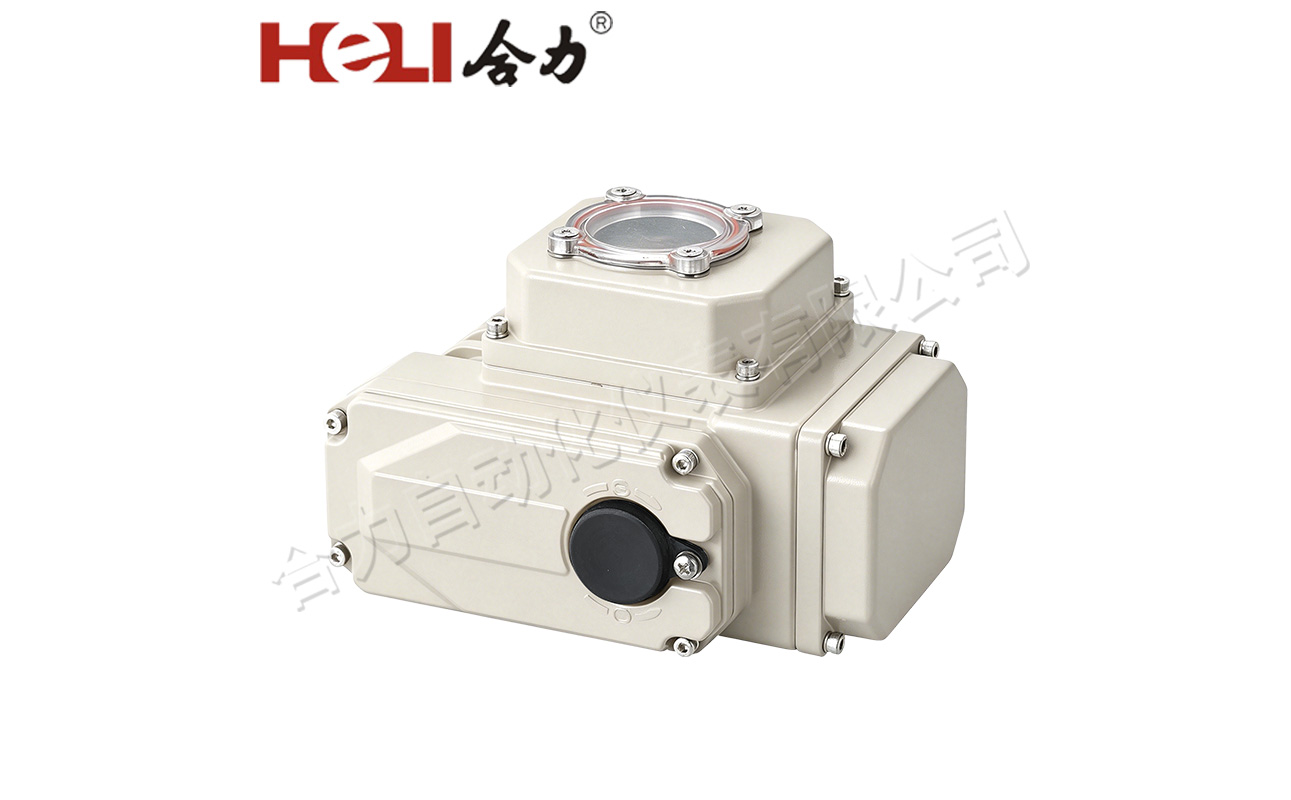

HL系列电动执行器，采用蜗轮蜗杆传动机构，结构紧，自锁性高并拥有极佳的耐腐蚀性和抗震性，产品具有电气与机械双重限位，防止超程。安装尺寸符合 ISO5211标准，适用于蝶阀，球阀，风阀，旋塞阀等角行程阀门，广泛运用于楼宇/公共建筑/城市管网等系统。

产品特性

◎ 扭矩范围:50Nm-6000Nm;

◎ 独立接线腔;

◎ 体积小，结构紧凑，方便安装;

◎ 90 度回转启闭迅速;

◎ 简单高效的机械结构具有自锁且传动精度高:

◎ 功能强劲，多种控制信号与反馈信号供选择

◎ IP67 高防护等级(可选 IP68);

◎ 内置防潮加热除湿器，防止冷凝:

◎ 模组化设计，易于拆装及维修。

规格参数

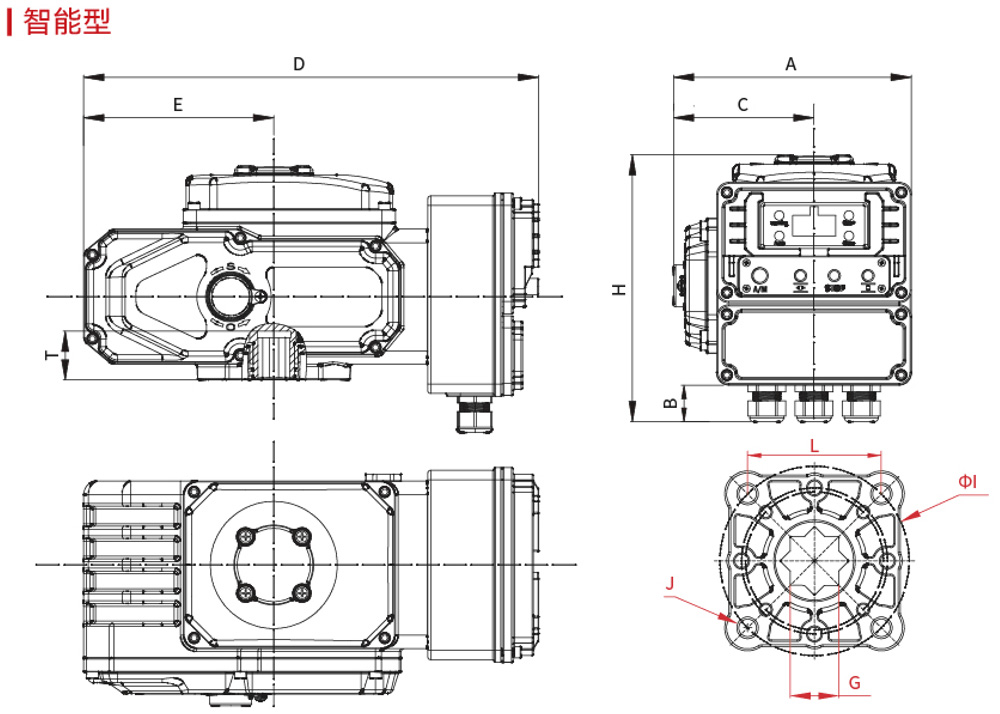

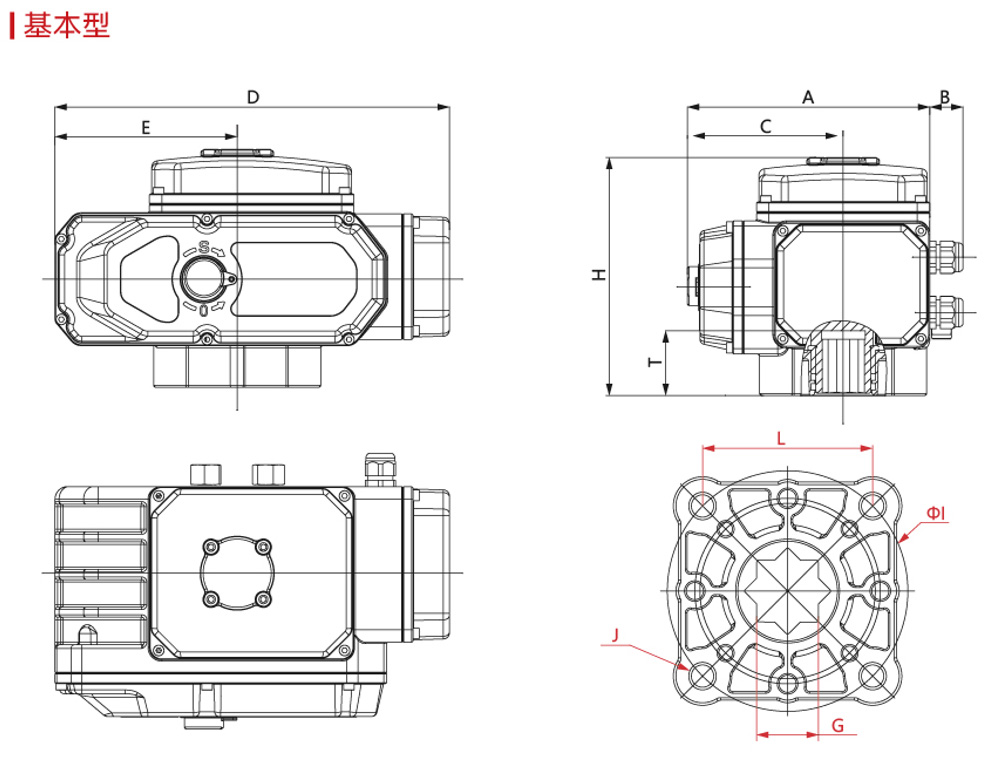

外形尺寸

型号	A	B	C	D	E	H	T	G	ΦⅠ(ISO5211)	J	L(四方距离)
HL1-05	115	26	71	180	87	121	26	99 1111 14*14	36(F03) 50(F05) 70(F07)	4-M5 4-M6 4-M8	25.5 35.4 49.5

型号	A	B	C	D	E	H	T	G	ΦⅠ(ISO5211)	J	L(四方距离)
HL1-05	144	26	71	236	87	177	26	99 1111 14*14	36(F03) 50(F05) 70(F07)	4-M5 4-M6 4-M8	25.5 35.4 49.5
