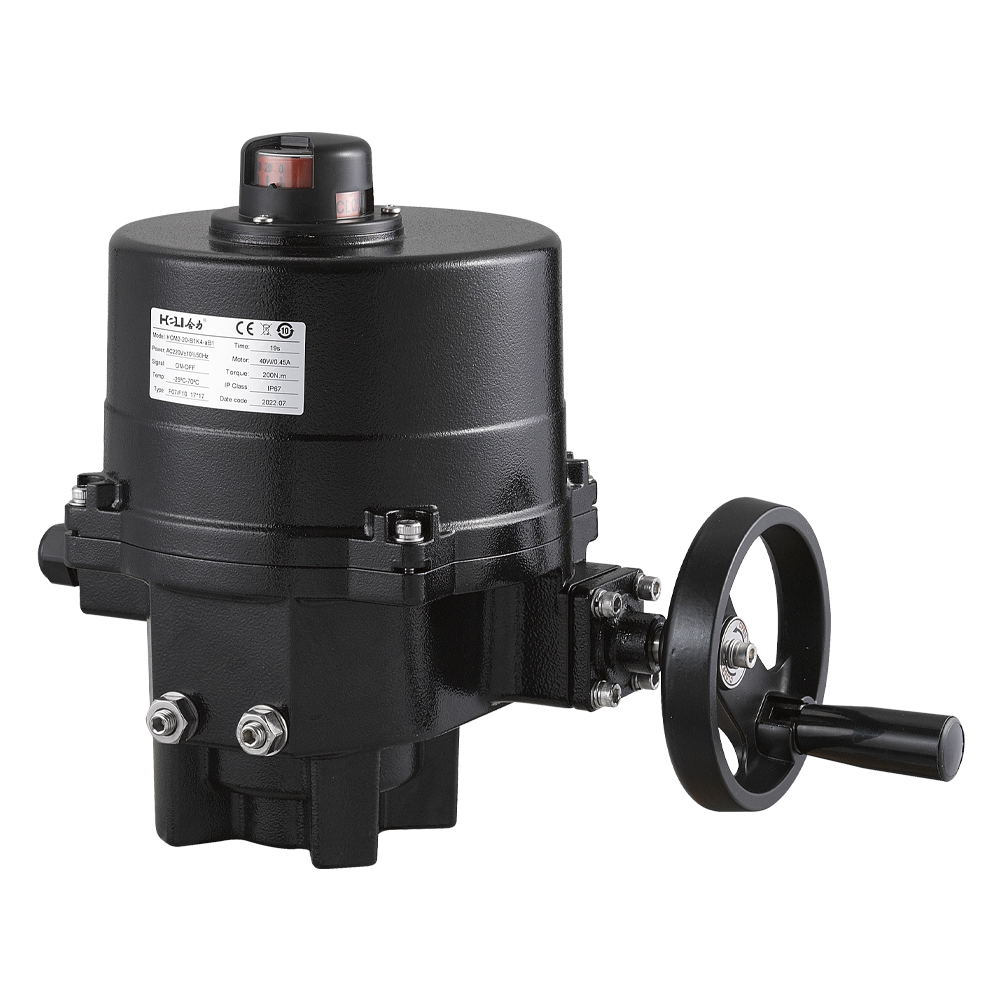

HOM系列角行程电动执行器

Products

HOM系列
角行程电动执行器

HOM系列角行程电动执行器机械传动采用行星齿轮结构，可输出扭矩100-8000Nm，手动操作机构为无离合设计，手动/电动互不干涉，产品在通电时也可转动手轮。产品可适配蝶阀、球阀、旋塞阀等产品,应用于电厂/治金厂/污水处理厂/楼宇自控/城市管网等管路系统，该系列产品具有输出扭矩高,带有自锁，速比多样化等特点，连接法兰均采用ISO5211标准，联轴器采用花键连接方便用户适配不同规格阀门。

产品规格及型号

型号	扭矩 (Nm)	扭矩（in-lb)	输出轴规格（mm）	输出轴深度（mm)	法兰（ISO5211）	运行时间（sec/90°）	手动装置	重量（kg）	重量（lb）
HOM2-10	100	885	□14,□17	35	F07/F10	25	手轮	10	22.0
HOM2-20	200	1770	□14,□17	35	F07/F10	28	手轮	10	22.0
HOM2-30	300	2655	□14,□17	35	F07/F10	28	手轮	10	22.0
HOM3-40	400	3540	□22,□27	55	F10/F12	21	手轮	22	48.5
HOM3-60	600	5310	□22,□27	55	F10/F12	28	手轮	22	48.5
HOM3-80	800	7085	□22,□27	55	F10/F12	34	手轮	22	48.5
HOM3-100	1000	8855	□22,□27	55	F10/F12	34	手轮	22	48.5
HOM3-130	1300	11510	□22,□27	55	F10/F12	47	手轮	22	48.5
HOM4-170	1700	15050	□27,□36	65	F12/F16或F14	34	手轮	36	79.4
HOM4-200	2000	17705	□27,□36	65	F12/F16或F14	34	手轮	36	79.4
HOM4-230	2300	20360	□27,□36	65	F12/F16或F14	47	手轮	36	79.4
HOM4-250	2500	22130	□27,□36	65	F12/F16或F14	47	手轮	36	79.4
HOM4JS-350	3500	3100	□36,□46,□50	130	F16/F25	76	手轮	74.5	164.2
HOM4JS-500	5000	44255	□36,□46,□50	130	F16/F25	136	手轮	74.5	164.2
HOM4JS-800	8000	70810	□36,□46,□50	130	F16/F25	188	手轮	74.5	164.2

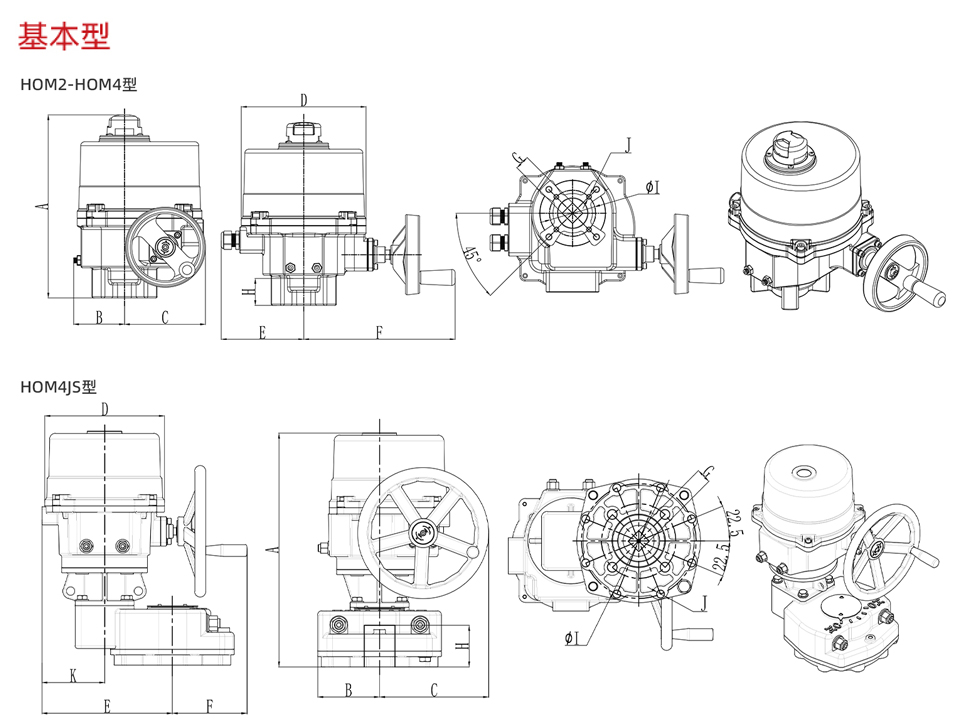

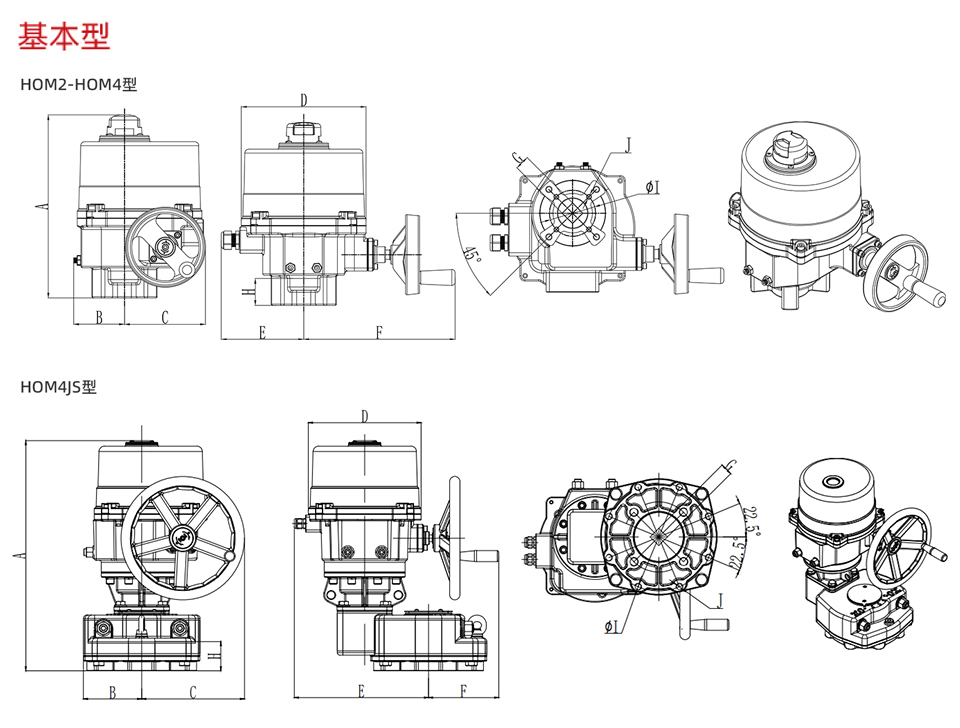

产品尺寸图

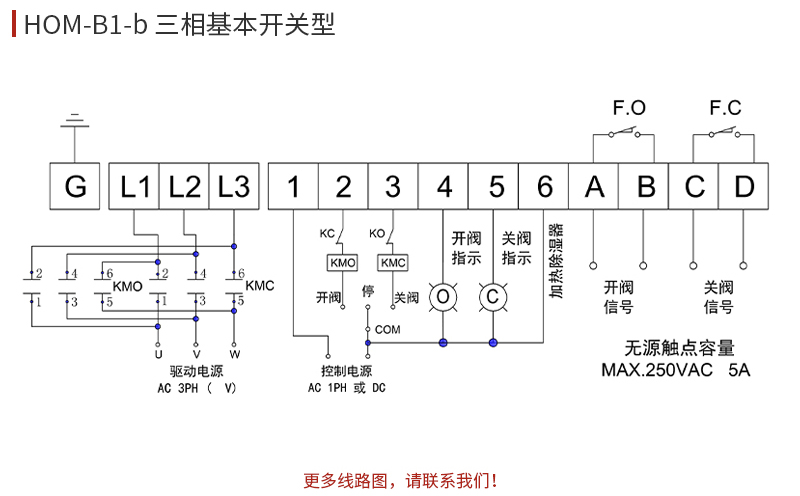

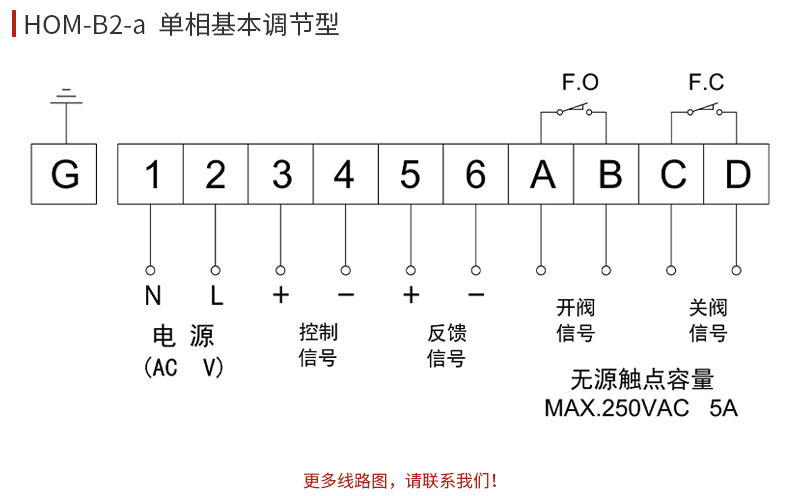

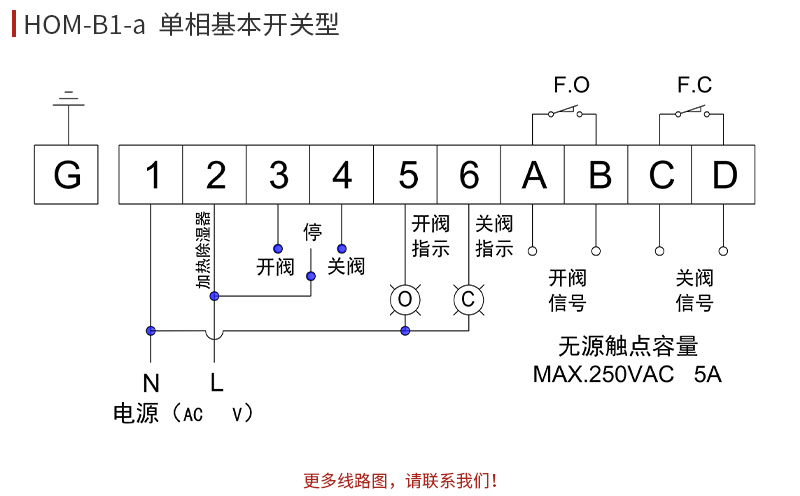

线路图
