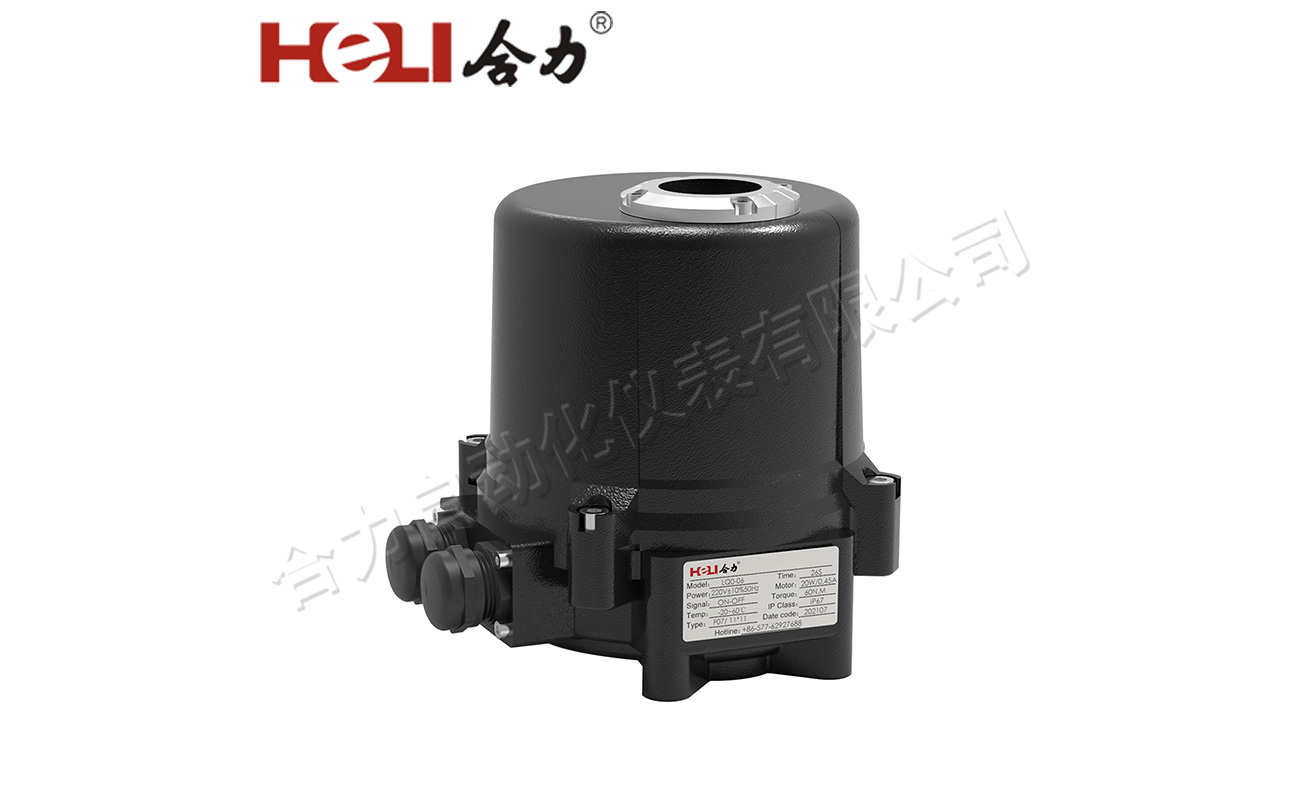

LQ0-05
产品概述
LQ0 部分回转阀门电动装置是我公司最新研制的换代型产品。适用于蝶阀、球阀、旋塞阀和风门等做部分回转的阀门，用于阀门的开启关闭控制，本装置体积小巧、轻量、紧，可以在狭窄的地方使用，简单的设计结构，减少故障发生。与阀门直接连接使用更方便、简单、牢固。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。
产品特性
◎ 本产品符合 JB/T 8219-1999《工业过程测量和控制系统用阀门电动装置》的规定。
◎ 该产品防护等级为IP65，在室外使用时要开度窗朝上安装。
◎ 环境温度 :-25~60℃
◎ 不含强腐蚀性介质，不得在有爆炸性混合气体的环境中使用。
◎ 短时工作制 :30 分钟。
◎ 无强烈振动工况。
◎ 电动机:内装热保护装置
◎ 减速机构:全直齿减速机构。
◎ 行程控制及位置指示机构:从输出轴直接引出凸轮轴作部分回转，限位凸轮也作回转进行行程控制。开度指示牌与凸轮轴同轴，作部分回转进行阀位指示。
◎ 手动机构:采用附带手柄直接转动装置下部的手动轴，进行手动操作。
规格参数
型号 | LQ0-05 | |
输出扭矩 | 50Nm | |
运行时间(50Hz) | AC/DC | 21s/10s |
电机功率 | AC/DC | 10W/10W |
额定电流 | AC220V | 0.15A |
AC380V | 0.09A | |
DC24V | 1.2A | |
参考重量 | ||
