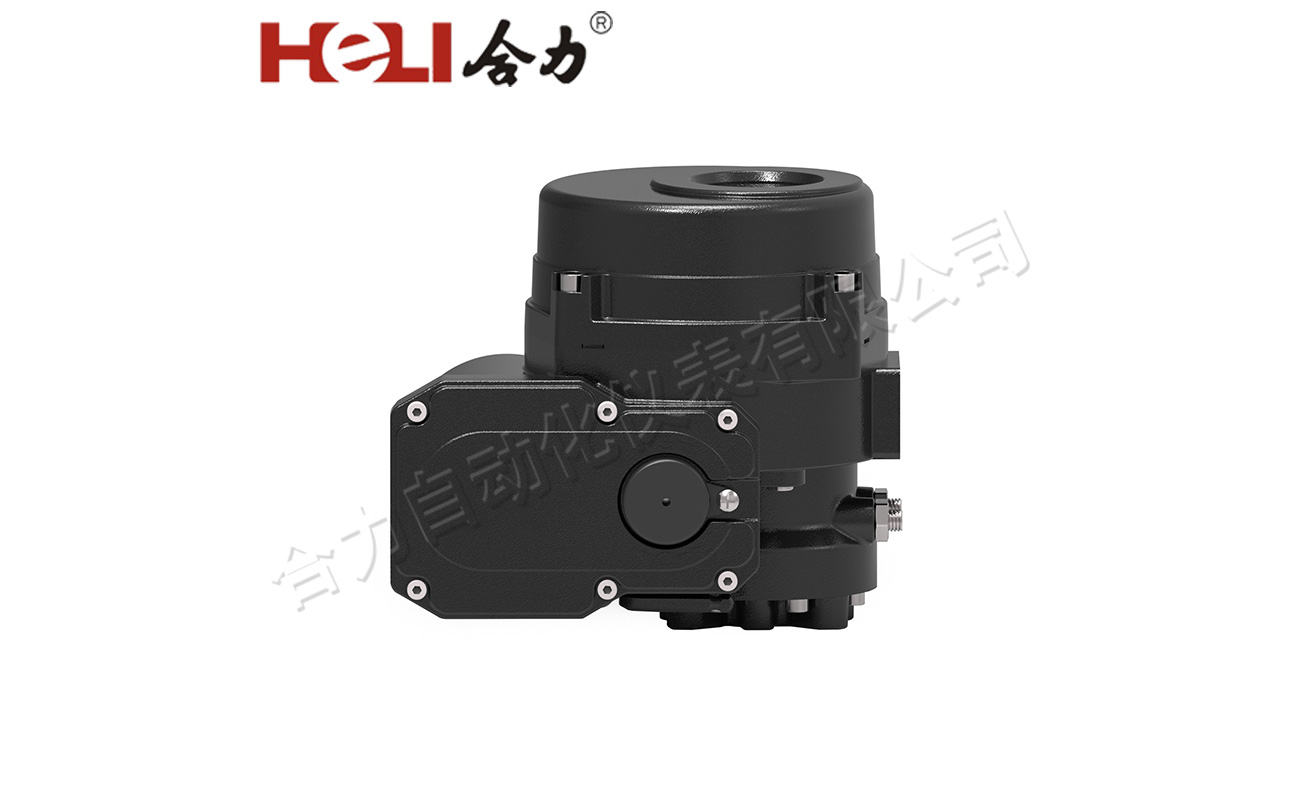

HEQ2-20
产品概述
HEQ 系列角行程电动执行器可输出扭矩 50Nm-10000Nm。产品进行模块化设计具有丰富可拓展的功能。产品可适用于蝶阀、球阀、风阀等角行程阀门。产品广泛用于石油、化工、电力、冶金、制药造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。
产品特性
| 基础型 | ◎ 高效的传动设计，具备结构性自锁; ◎ 模块化设计，防呆防错，便于维修; ◎ 独特的调节凸轮，阀位调整更便捷; ◎ 高防护等级，标配IP67，可选 IP68; ◎ 双重防凝露设计，防止冷凝水损坏产品; ◎ 可选配防爆属性：HEQ1、2、3、4、4JS 防爆等级为 Ex db lIC T6 Gb/Ex tb lC T80℃ Db( Ex db lIC T6 Gb)。 HEQ5、5JS 防爆等级可选 Ex db lIC T4 Gb/Ex tb lC T130℃℃ Db( Ex db lIC T4 Gb)/Ex db lIC T6 Gb/Ex tb llC T80'℃ Db( Ex db lC T6 Gb) ◎ 独立的电控单元设计，多路前序保护电路为产品安全稳定保驾护航; ◎ 控制精度高，可达到 1%。 |
| 智能型 | ◎ 动力电源(任选):三相:AC380V、AC415V、AC440V;+10% 50/60Hz; 单相:AC110V、AC220V;+10%50/60Hz; ◎ 死区:0.3%~9.9%可调; ◎ 信号丢失位置设定:“保位”、“全关”、“全开”3 个可选; ◎ 产品为户外型，其防护等级为IP67。可选防护等级IP68: ◎ 环境温度:-25~70℃;环境相对湿度不大于 90%(25℃℃); ◎ 可选配防爆属性：HEQ1、2、3、4、4JS 防爆等级为 Ex db llC T6 Gb/Ex tb lIC T80℃℃ Db( Ex db lIC T6 Gb)。 HEQ5、5JS 防爆等级可选 Ex db lIC T4 Gb/Ex tb lC T130℃ Db( Ex db lIC T4 Gb)/Ex db lIC T6 Gb/Ex tb lC T80'℃ Db( Ex db lIC T6 Gb) ◎ 工作环境中不含强腐蚀性介质; ◎ 非隔爆型产品不得在有爆炸性混合气体的环境中使用; ◎ 工作制:开关型 S2(30 分钟);调节型 S4-40%; ◎ 无强烈振动工况。 |
产品特性
◎ 多语言显示操作菜单，实时显示阀位值、报警信息、操作状态及方式，直观、易学、易懂、易操作;
◎ 采用绝对编码器代替传统电位器作位置传感器，实现角度任意定位，无死区，控制精度更高，寿命更长;
◎ 电动装置的功能、参数设定，通过遥控器或现场旋钮操作，无需开盖调试，真正实现非侵入式设计;
◎ 电动装置的控制系统具有自动鉴别相序、断相、过热、过载保护，ESD 紧急操作功能;
◎ 多种控制方式，开关、调节随意切换使用，远程开关量多种接线方式，可采用无源触点控制、两线控制、外部电压输入控制;
◎ 现场按键、旋钮采用不穿透设计，提高整机密封特性;
◎ 提供可编程单稳态继电器，可任意组态反馈信号，方便 DCS 系统对电装的监控;
◎ 设置电动装置监视继电器，为 DCS 系统提供综合故障信号;
◎ 输入/输出信号通道均经过光电隔离，可承受 2000V浪涌电压。
规格参数
型号 | HEQ2-20 | |
输出扭矩 | 200Nm | |
运行时间(50Hz) | AC/DC | 40s/22s |
电机功率 | AC/DC | 30W/30W |
额定电流 | AC220V | 0.37A |
AC380V | 0.17A | |
DC24V | 2.7A | |
参考重量 | 5kg | |

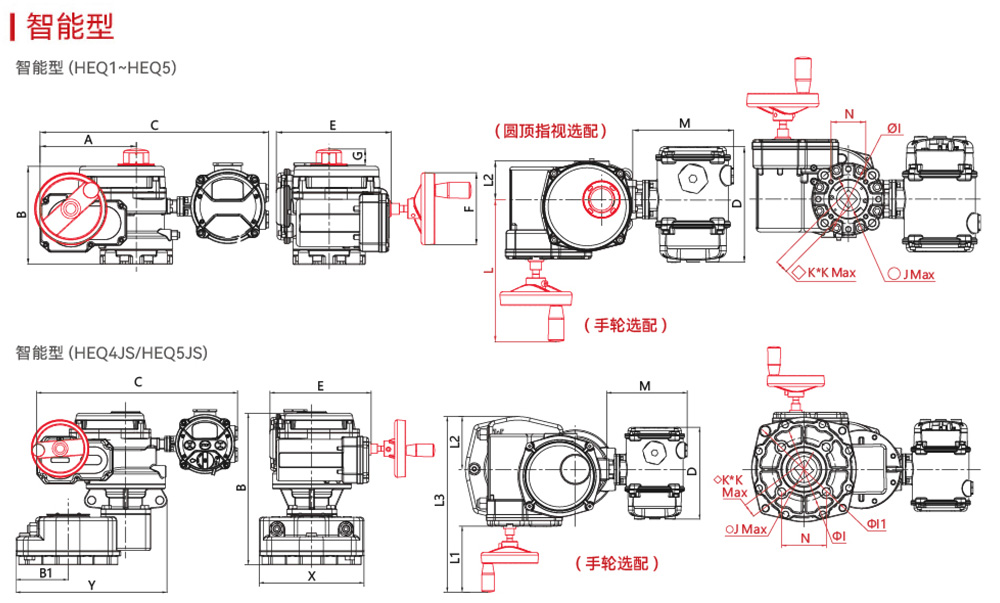

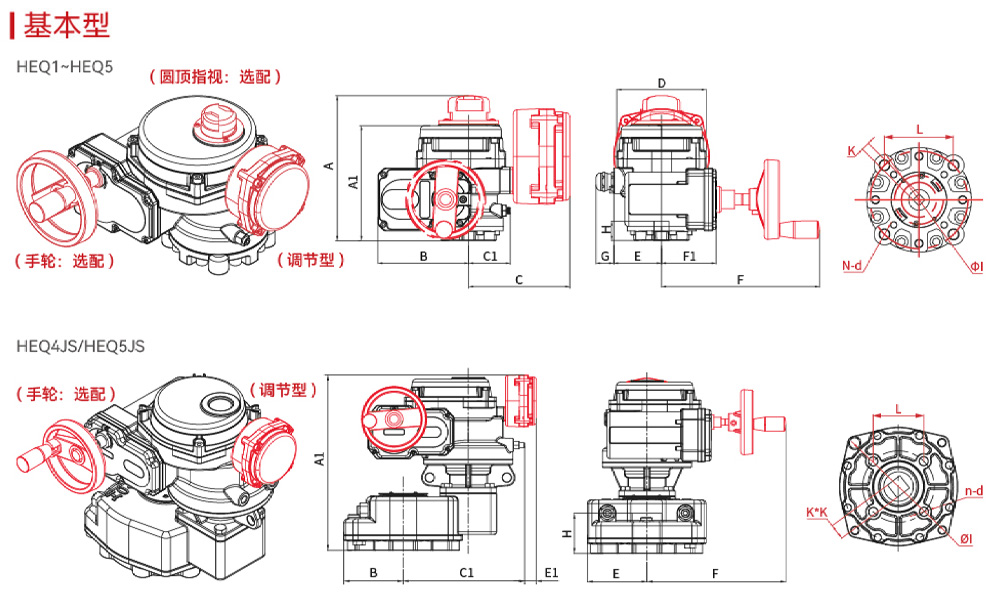

外形尺寸
型号 | A | A1 | B | C | D | E | E1 | F | C1 | F1 | G | H | K | ΦI(ISO5211) | N-d | L(四方距离) |
HEQ2-20 | 193 | 158 | 131 | 120 | 130 | 69 | - | 203 | 52 | 82 | 25 | 30 | 14*14 | 50(F05) | 4-M6 | 35.4 |
型号 | A | B | B1 | C | D | E | F | L | L1 | L2 | L3 | M | G | X | Y | ΦI(ISO5211) | K*K | 阀杆 | ○JMAX | ◇KMAX | L(四方距离) |
HEQ2-20 | 131 | 158 | - | 418 | 240 | 193 | 100 | 203 | - | 69 | - | 228 | 35 | - | - | 50(F05) | 14*14 | 30 | ≤Φ16 | ≤◇17 | 35.4/49.5 |
