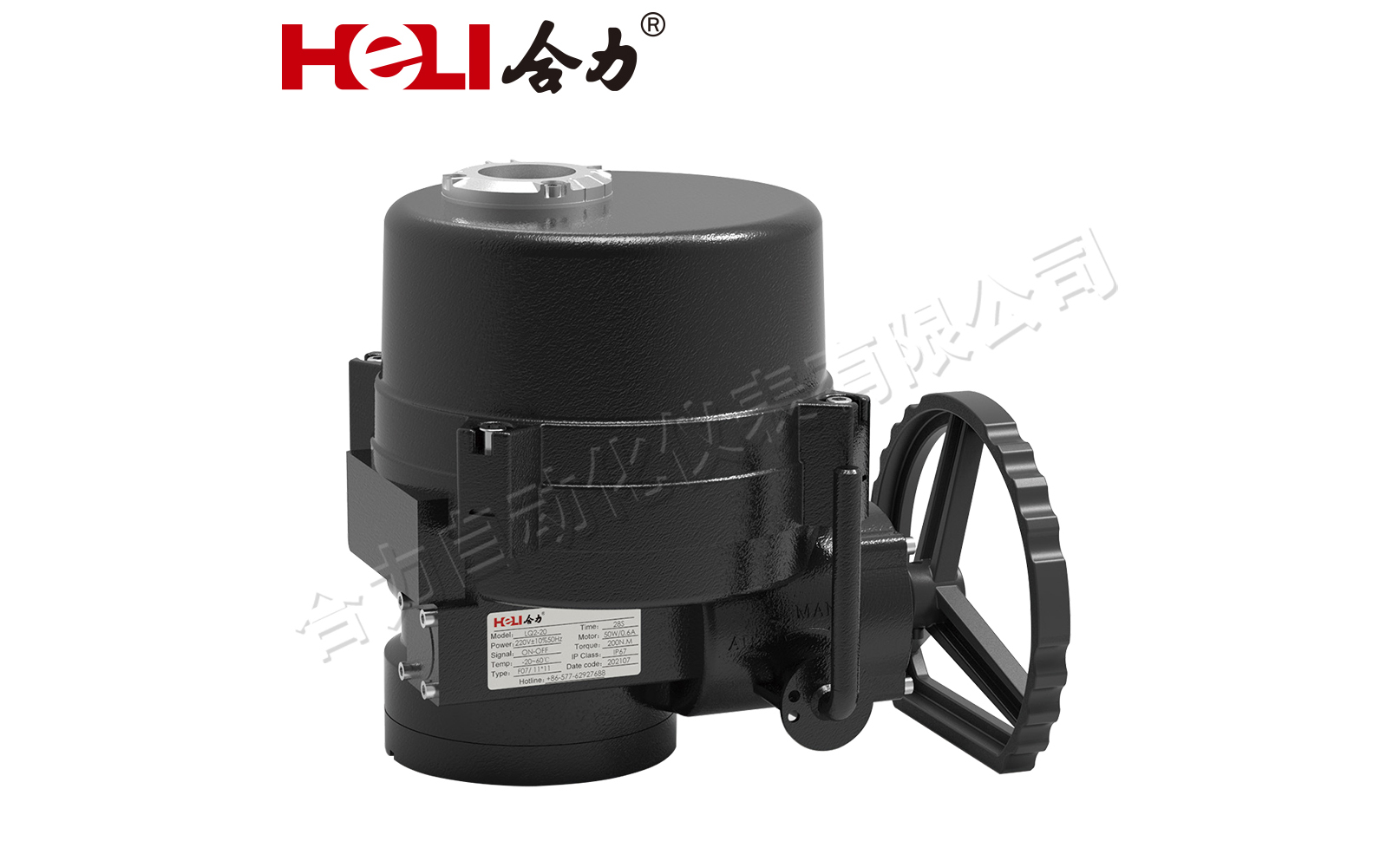

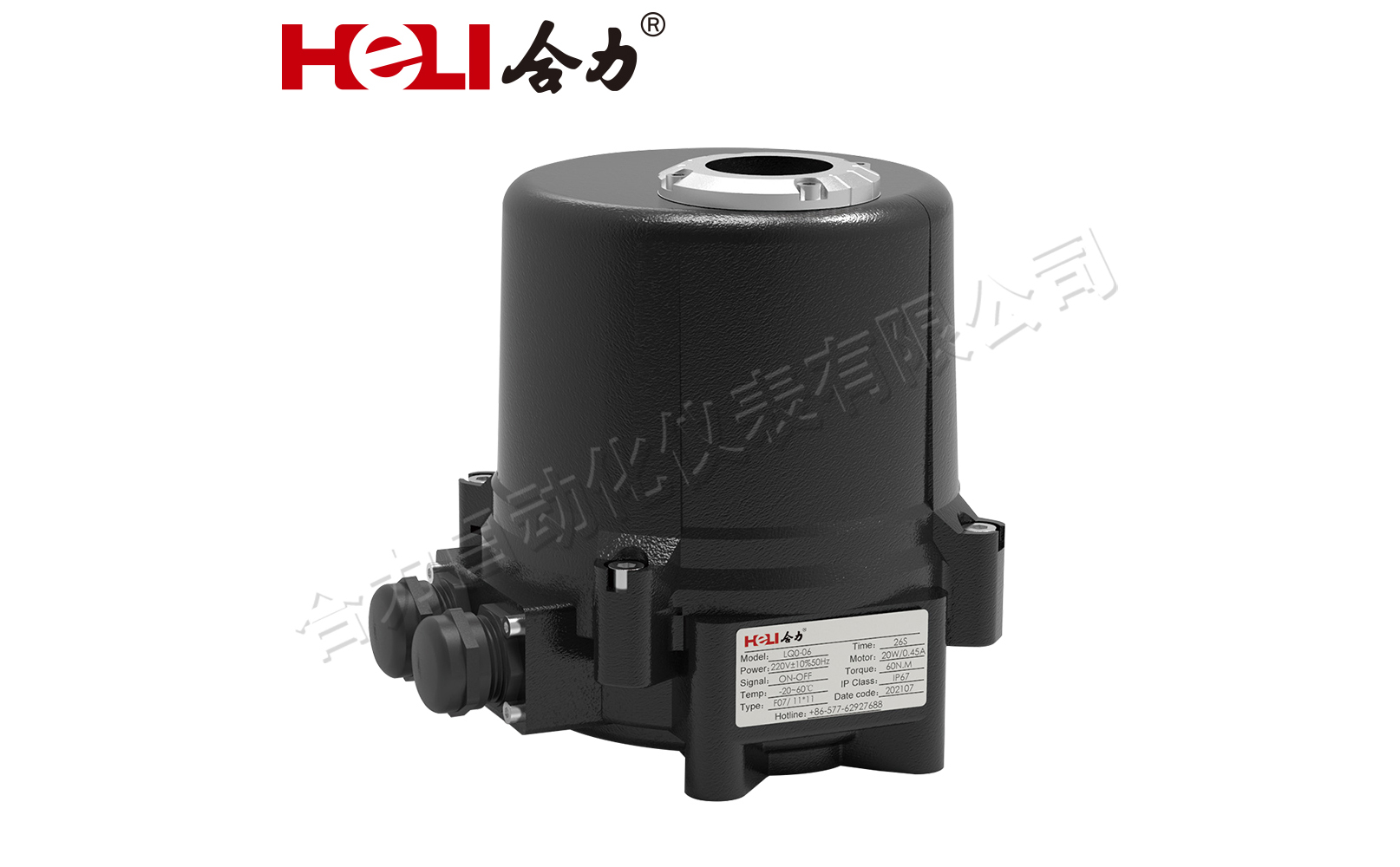

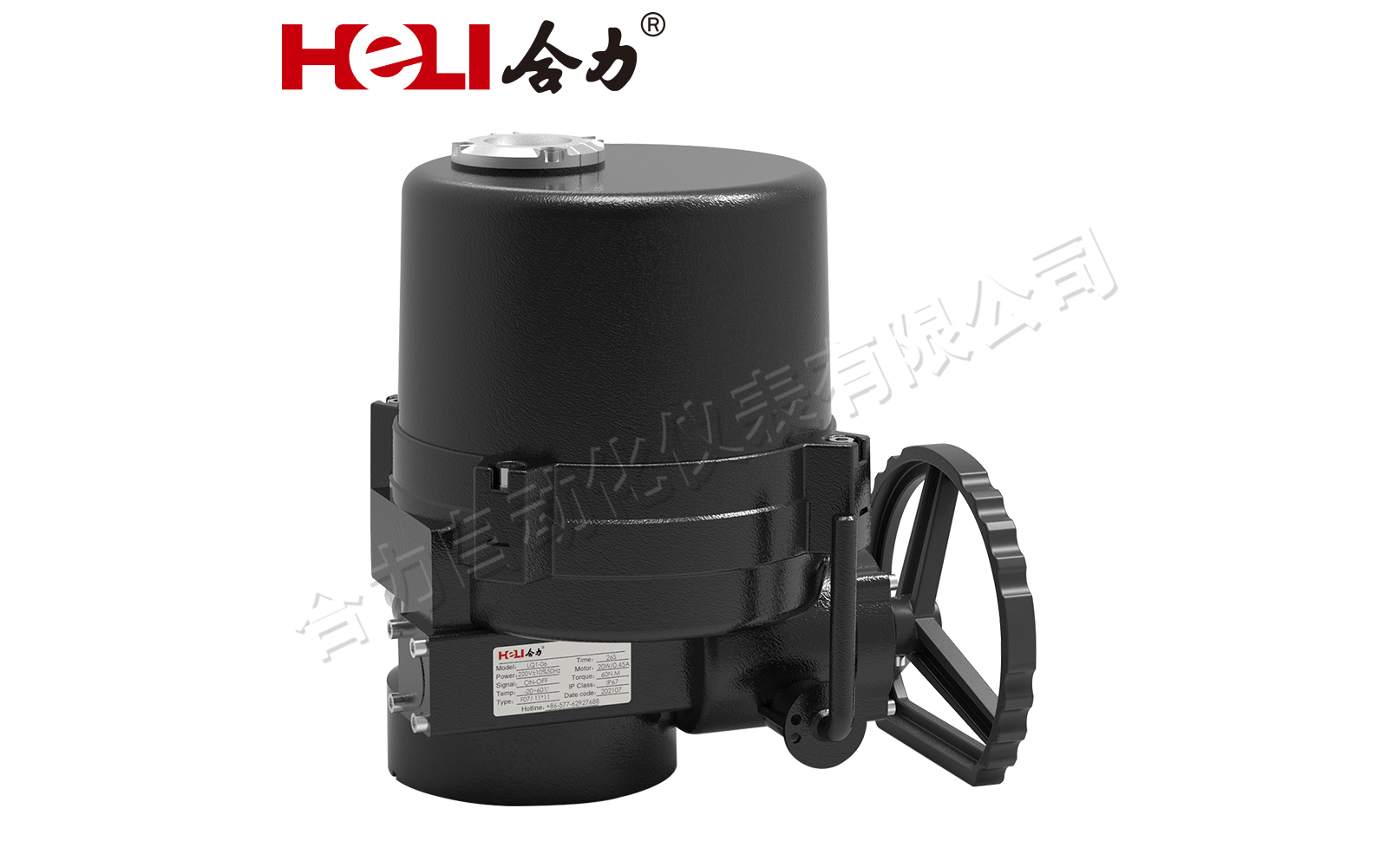

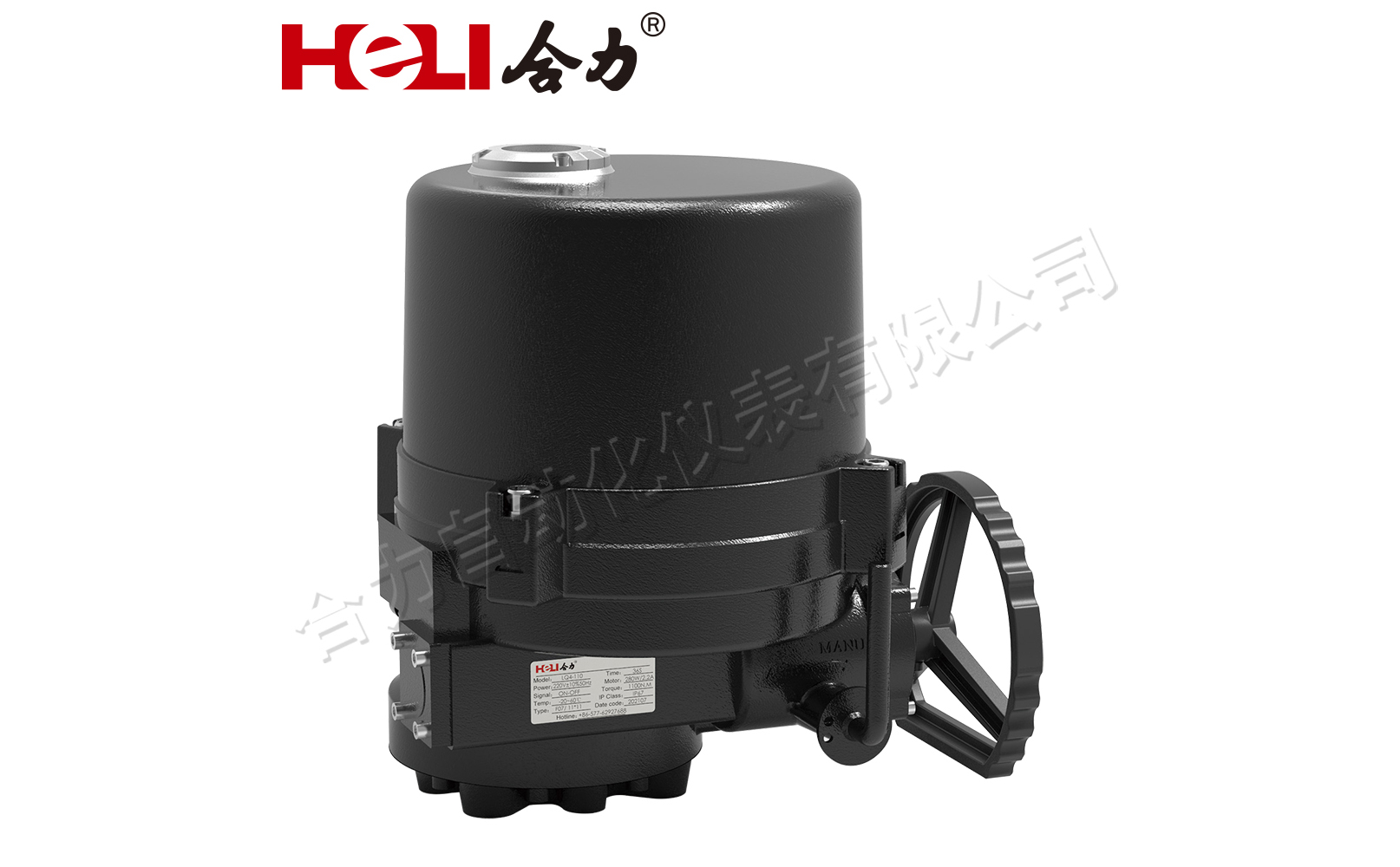

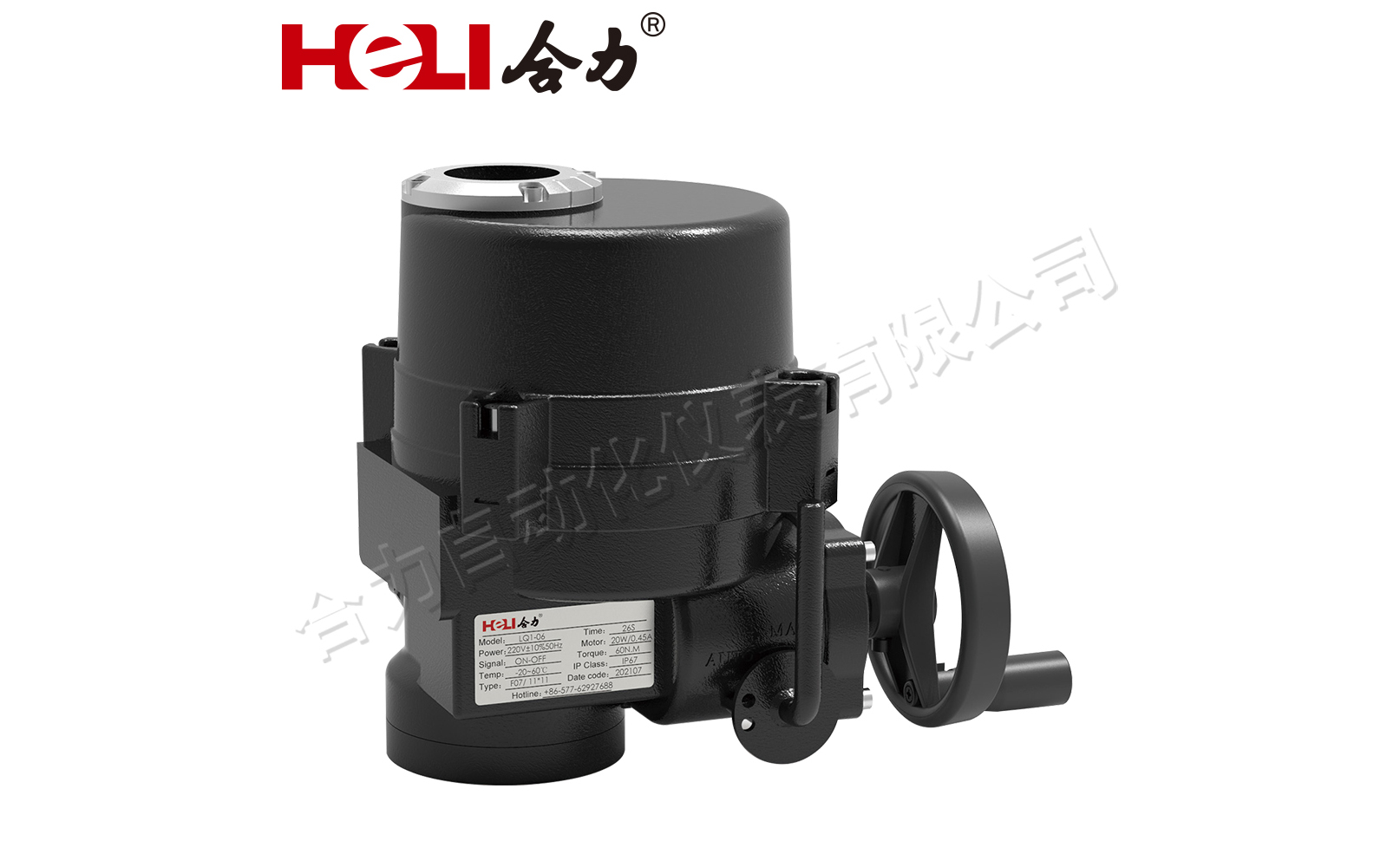

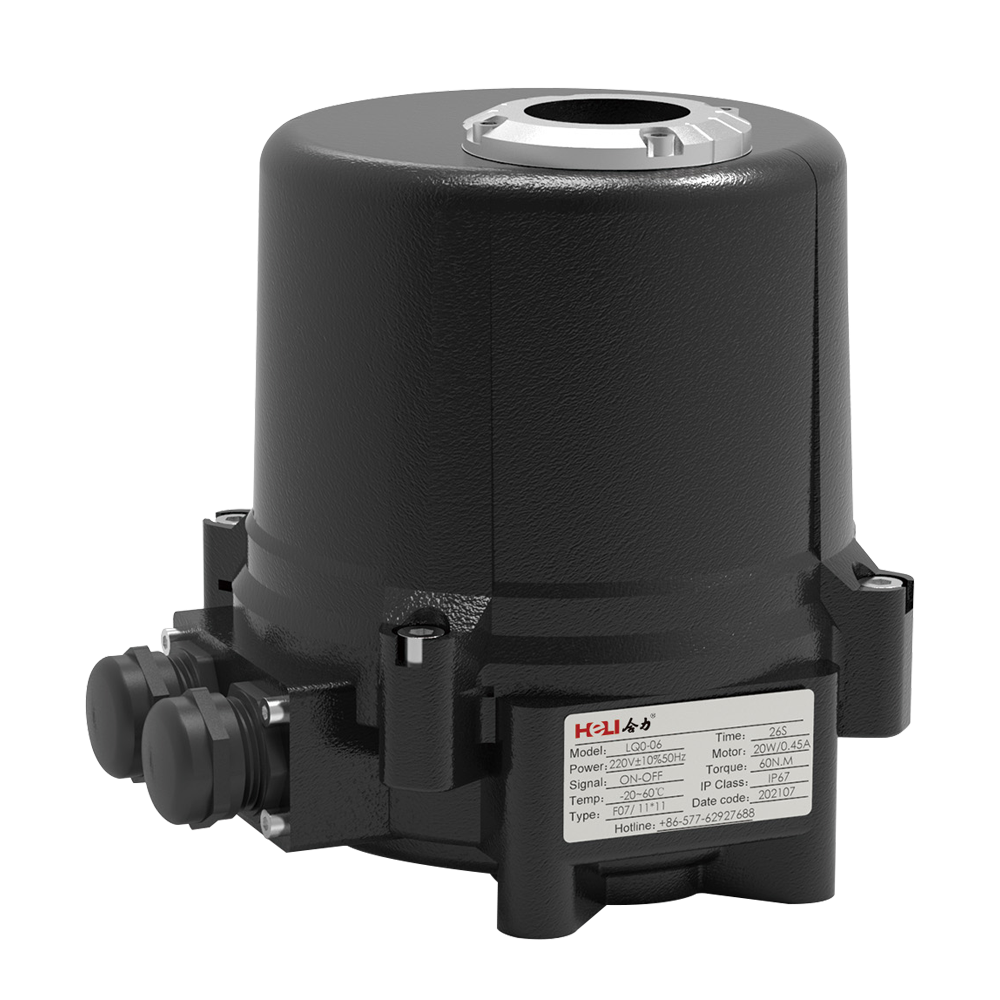

LQ系列
角行程电动执行器

LQ系列部分回转阀门电动执行器适用于蝶阀、球阀、旋塞阀及风门等需作90°回转的阀门，用于实现阀门的开启、关闭及调节控制。产品分为基本型、智能型。

该系列产品广泛应用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水处理及污水处理等行业。

产品防护等级为IP67；隔爆型产品防爆等级可达Ex d IIB T6或Ex d IIC T6。

产品规格及型号

型号	扭矩（Nm）	扭矩（in-lb）	输出轴规格（mm）	输出轴深度（mm）	法兰（ISO5211）	运行时间（sec/90°）	手动装置	重量（kg）	重量（lb）
LQ0-05	50	445	□11,□14	10	F03/F05/F07	21	手柄	2	4.4
LQ1-06	60	535	□11,□14,□17	12	F05/F07	26	手轮	8	17.6
LQ1-10	100	885	□11,□14,□17	12	F05/F07	26	手轮	8	17.6
LQ2-16	160	1420	□14,□17,□22	12	F07/F10	28	手轮	14	30.9
LQ2-20	200	1770	□14,□17,□22	15	F07/F10	28	手轮	14	30.9
LQ2-24	240	2125	□14,□17,□22	15	F07/F10	28	手轮	14	30.9
LQ3-35	350	3100	□14,□17,□22	15	F10/F12	32	手轮	18	39.7
LQ3-50	500	4425	□14,□17,□22	15	F10/F12	32	手轮	19	41.9
LQ4-80	800	7085	□22,□27,□36	18或25	F12或F14	36	手轮	24	52.9
LQ4-110	1100	7940	□22,□27,□36	18或25	F12或F14	36	手轮	26	57.3

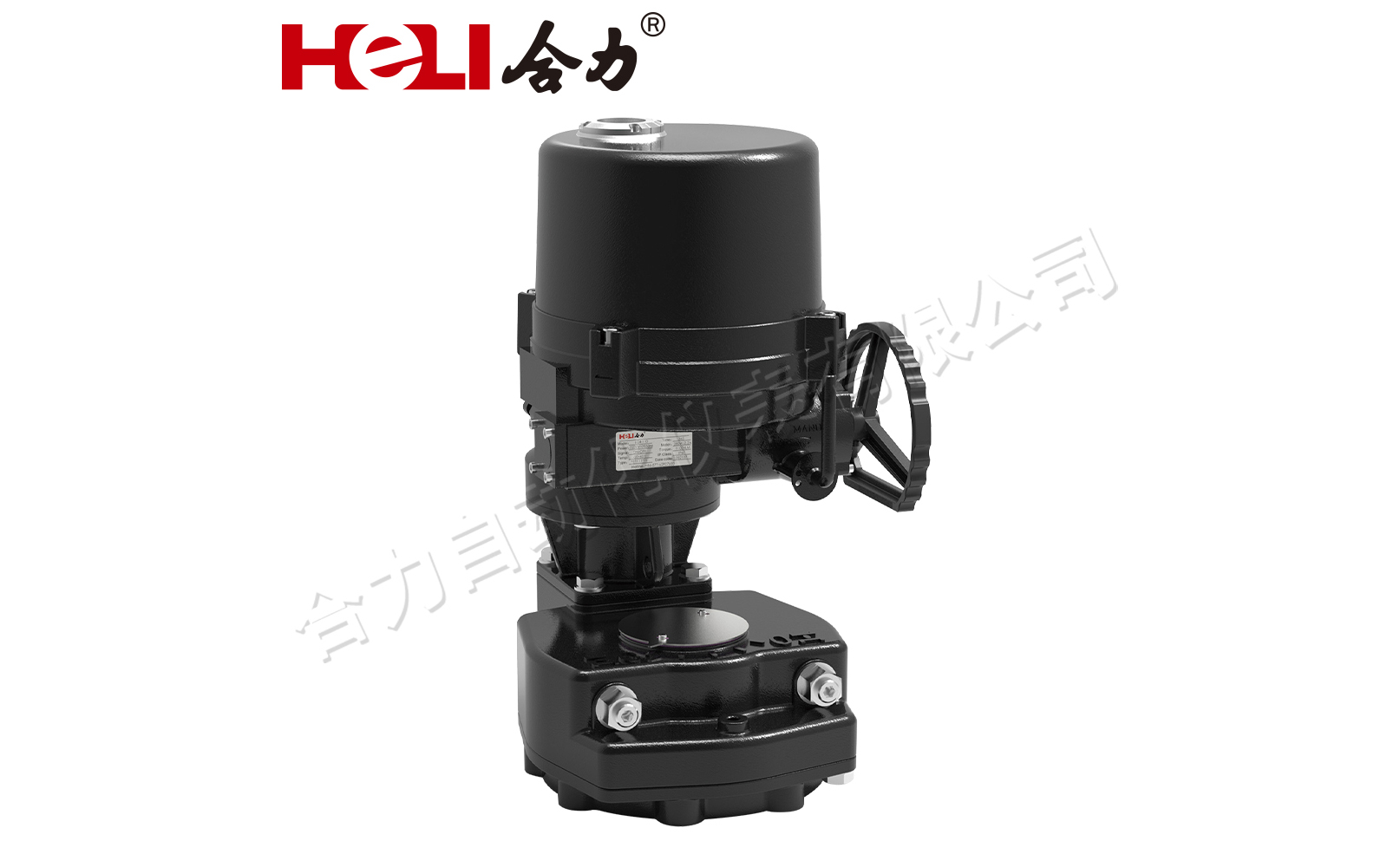

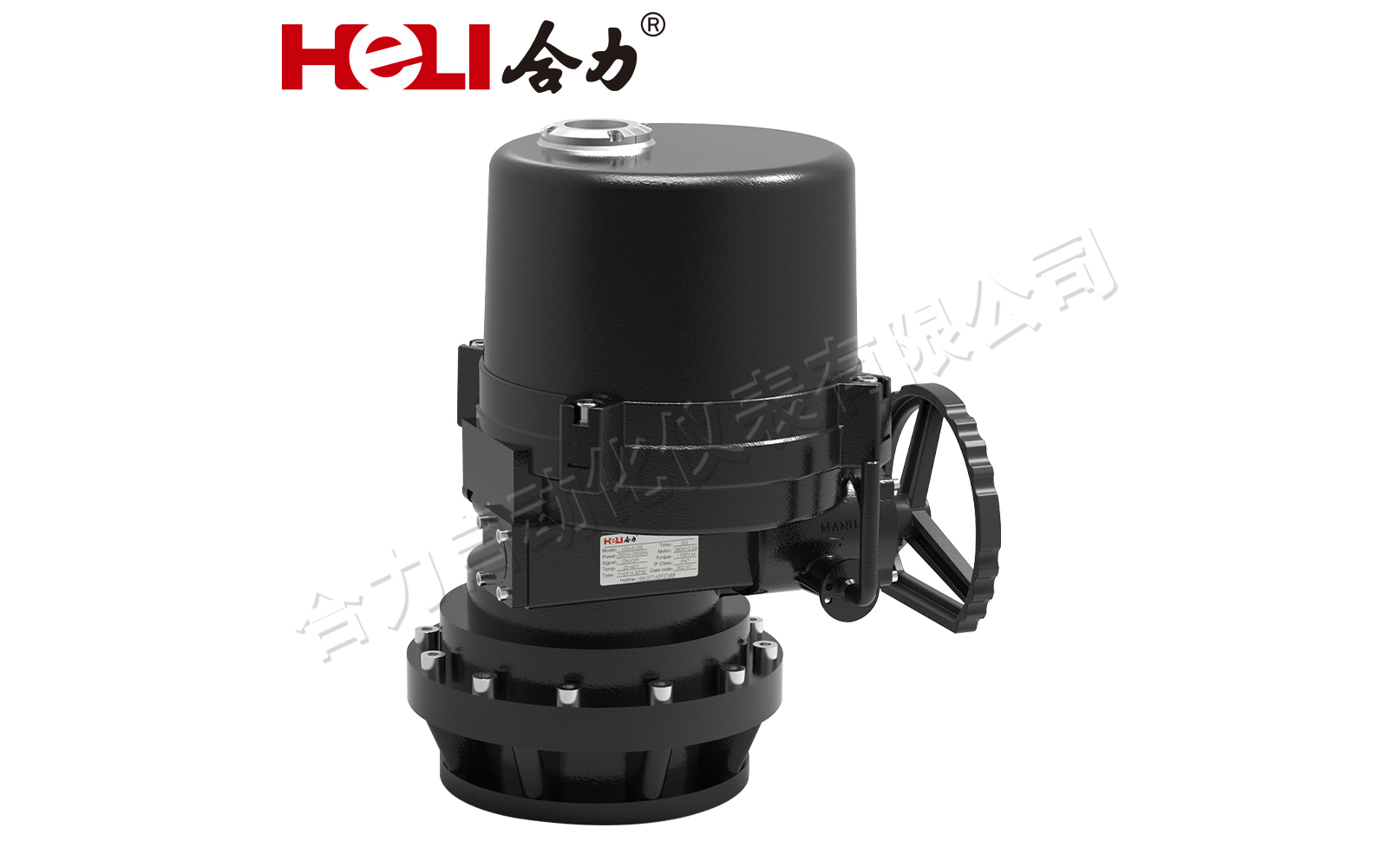

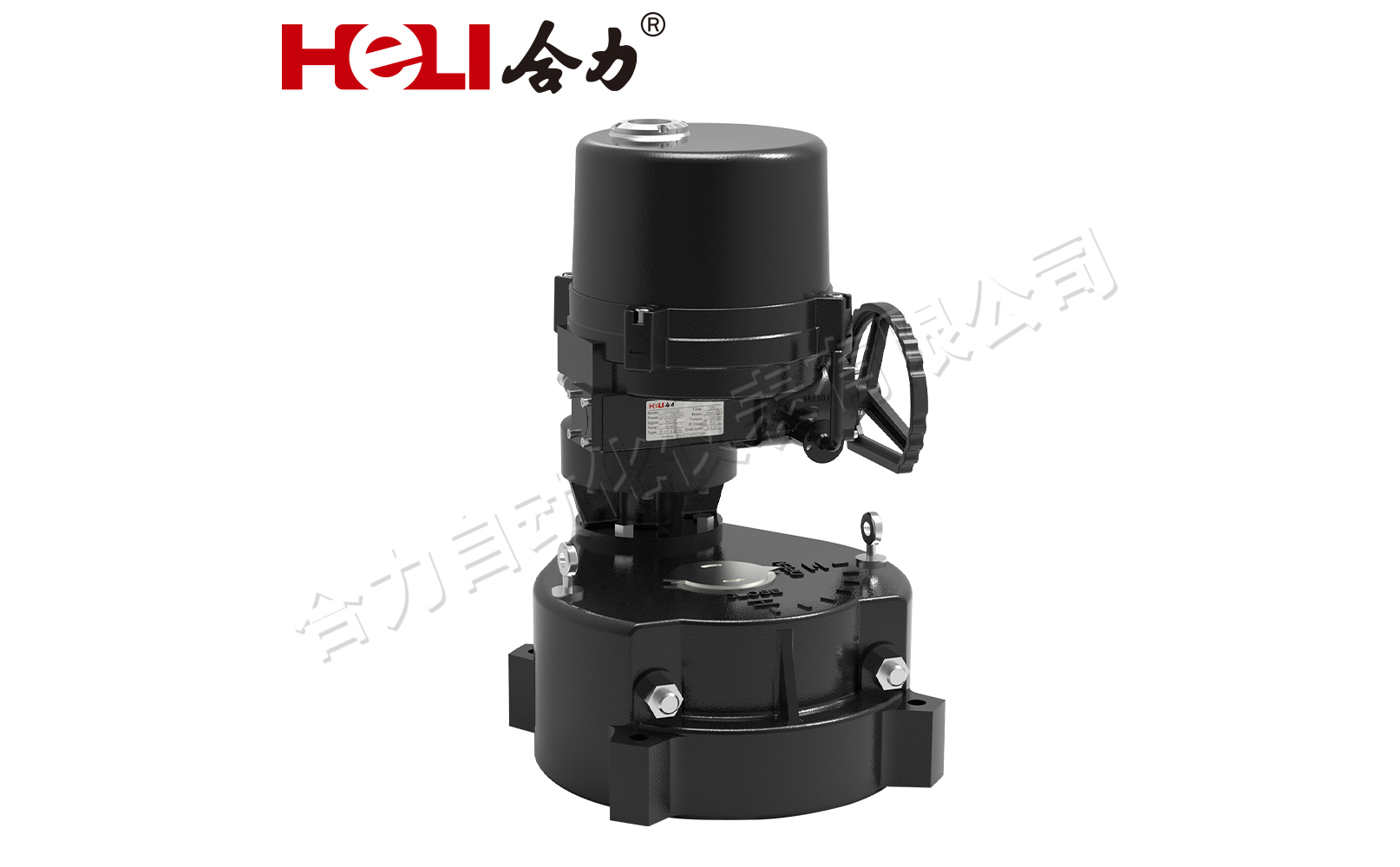

LQ4JS-200	2000	17705	□36,□46	25	F14或F16	55	手轮	50	110.2
LQ4JS-250	2500	22130	□36,□46	25	F14或F16	110	手轮	52	114.6
LQ4JS-300	3000	26555	□36,□46	25/30	F16/F25	75	手轮	61	134.5
LQ4JS-400	4000	35405	□36,□46	25/30	F16/F25	150	手轮	61	134.5
LQ4JS-600	6000	53105	□36,□46	25/30/35	F16/F25/F30	180	手轮	106	233.7

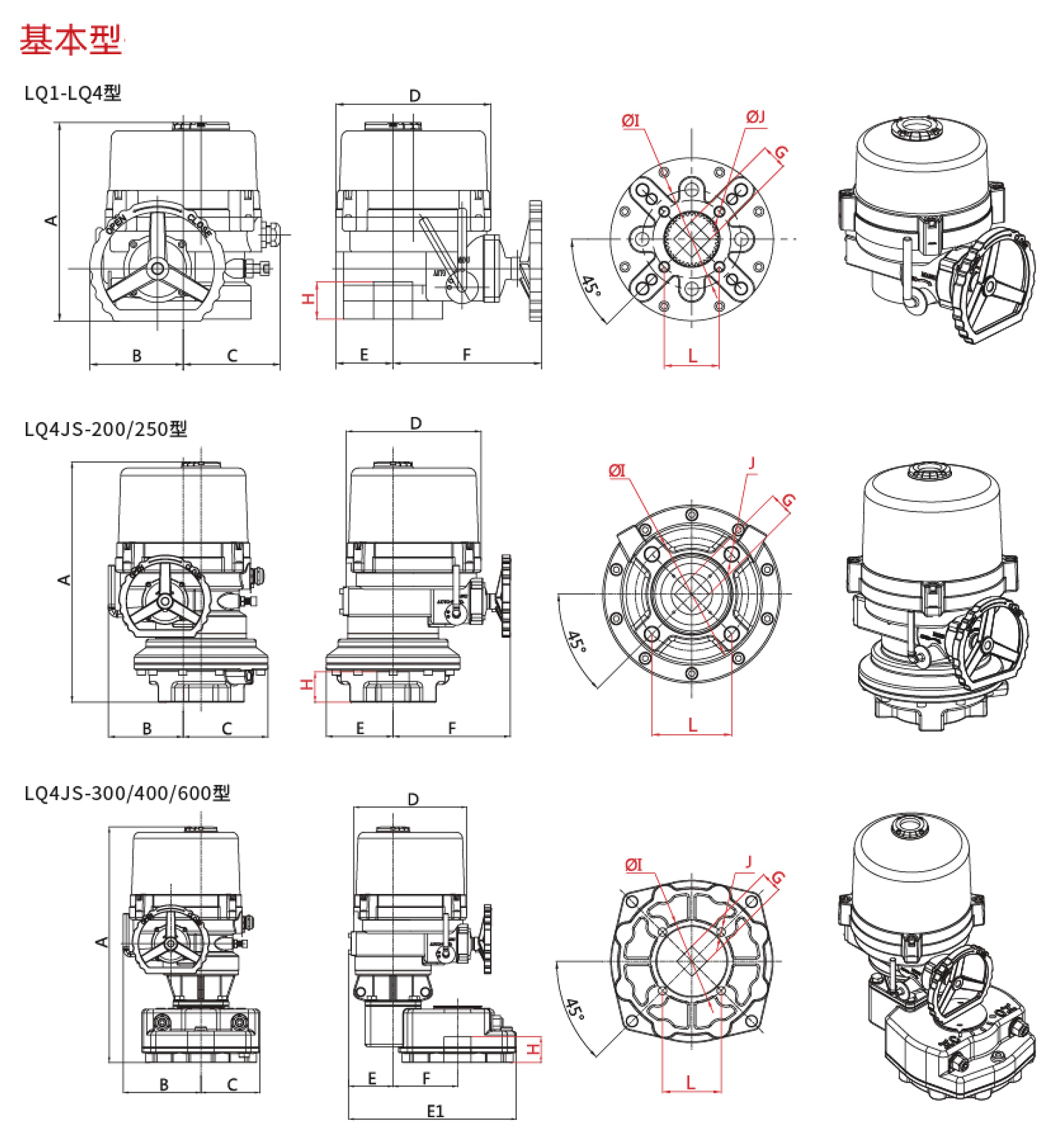

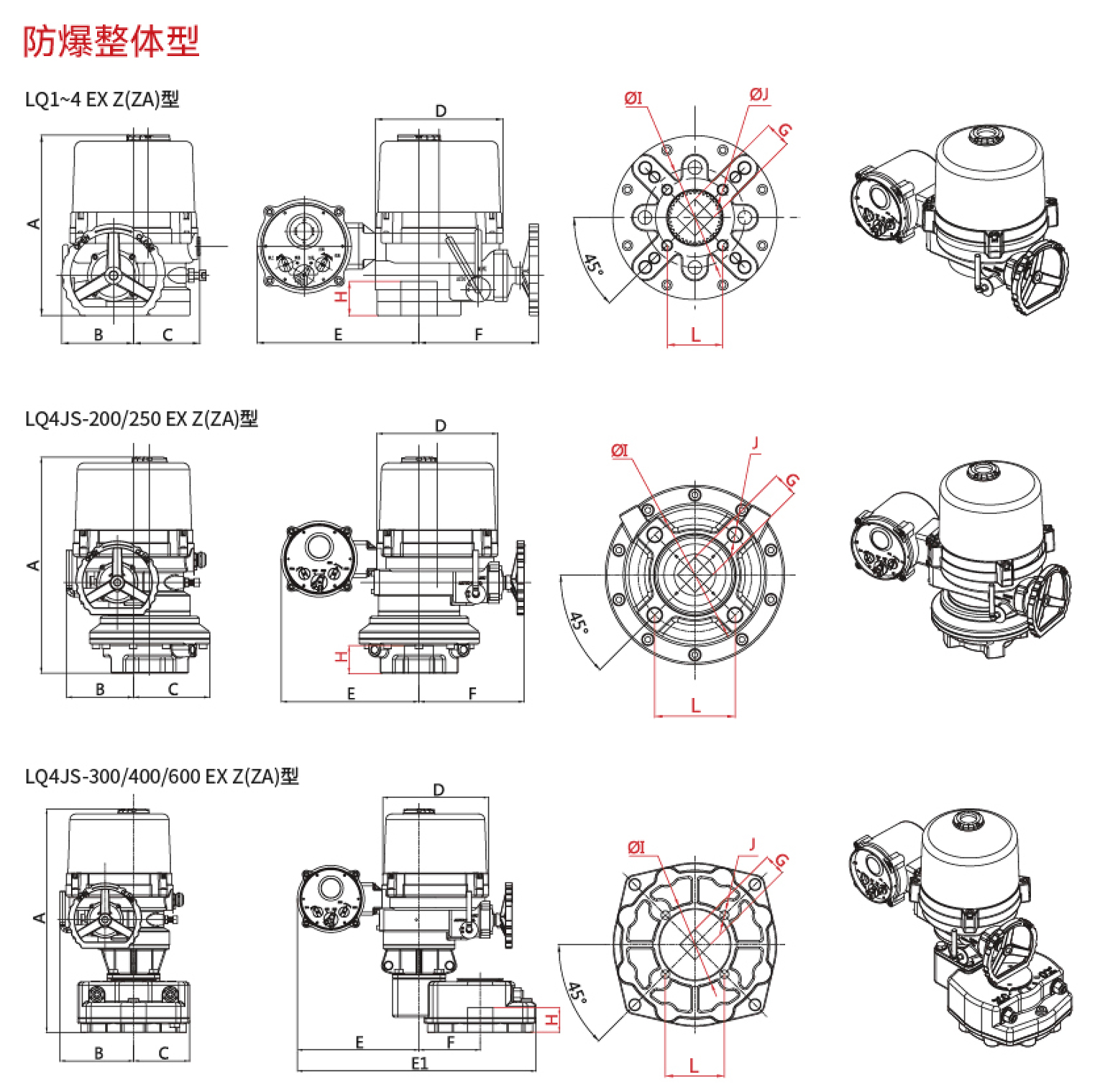

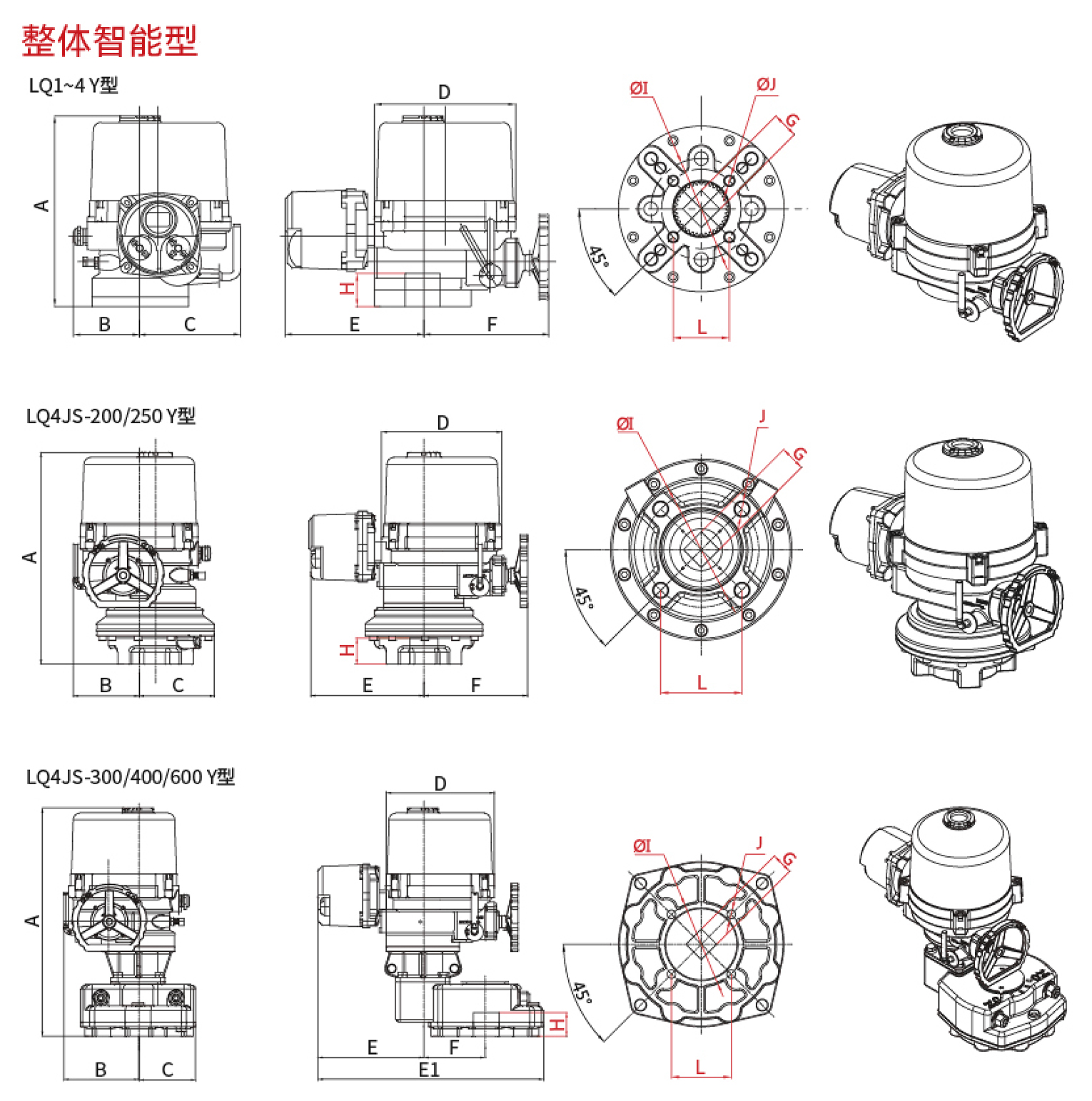

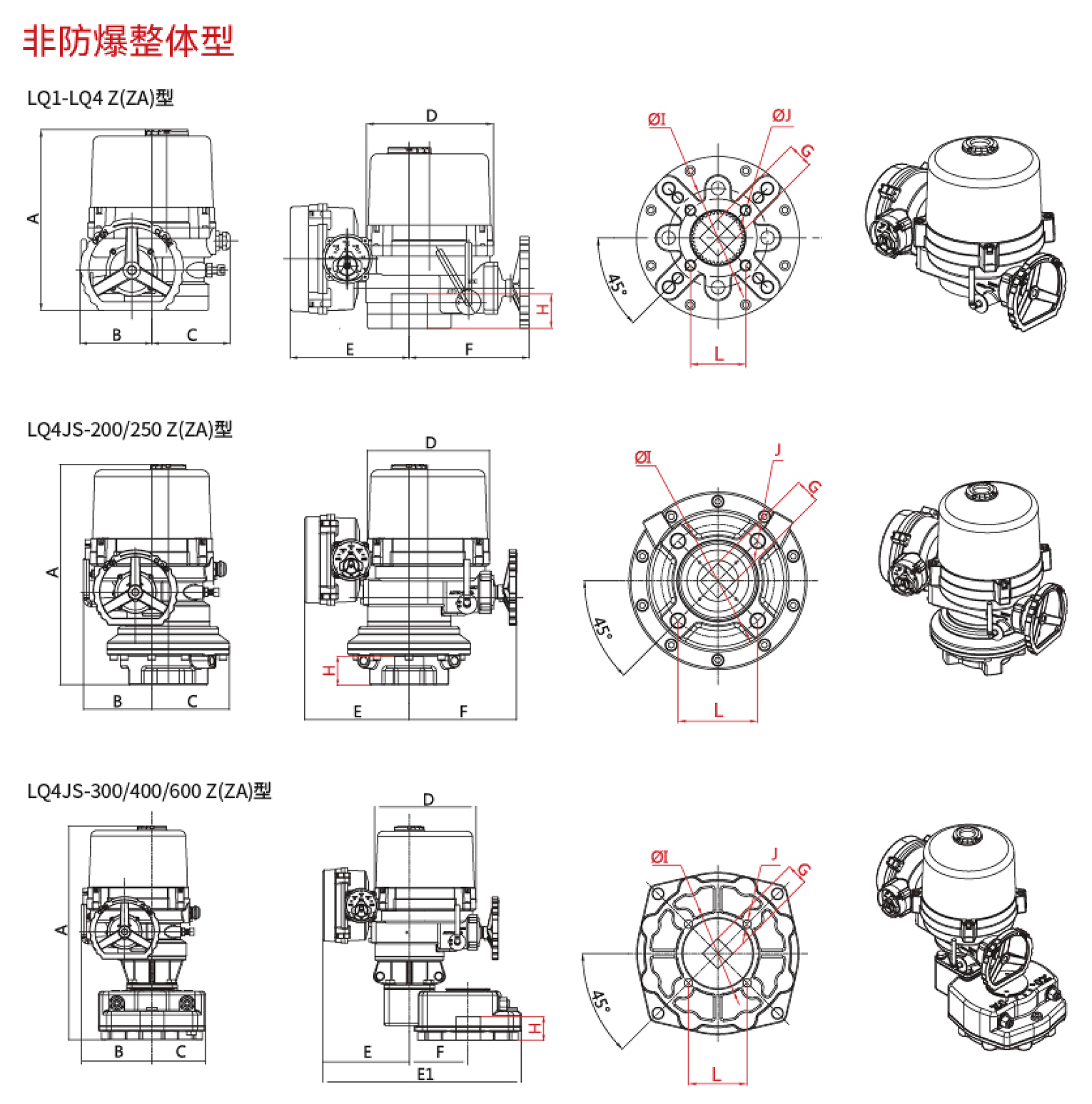

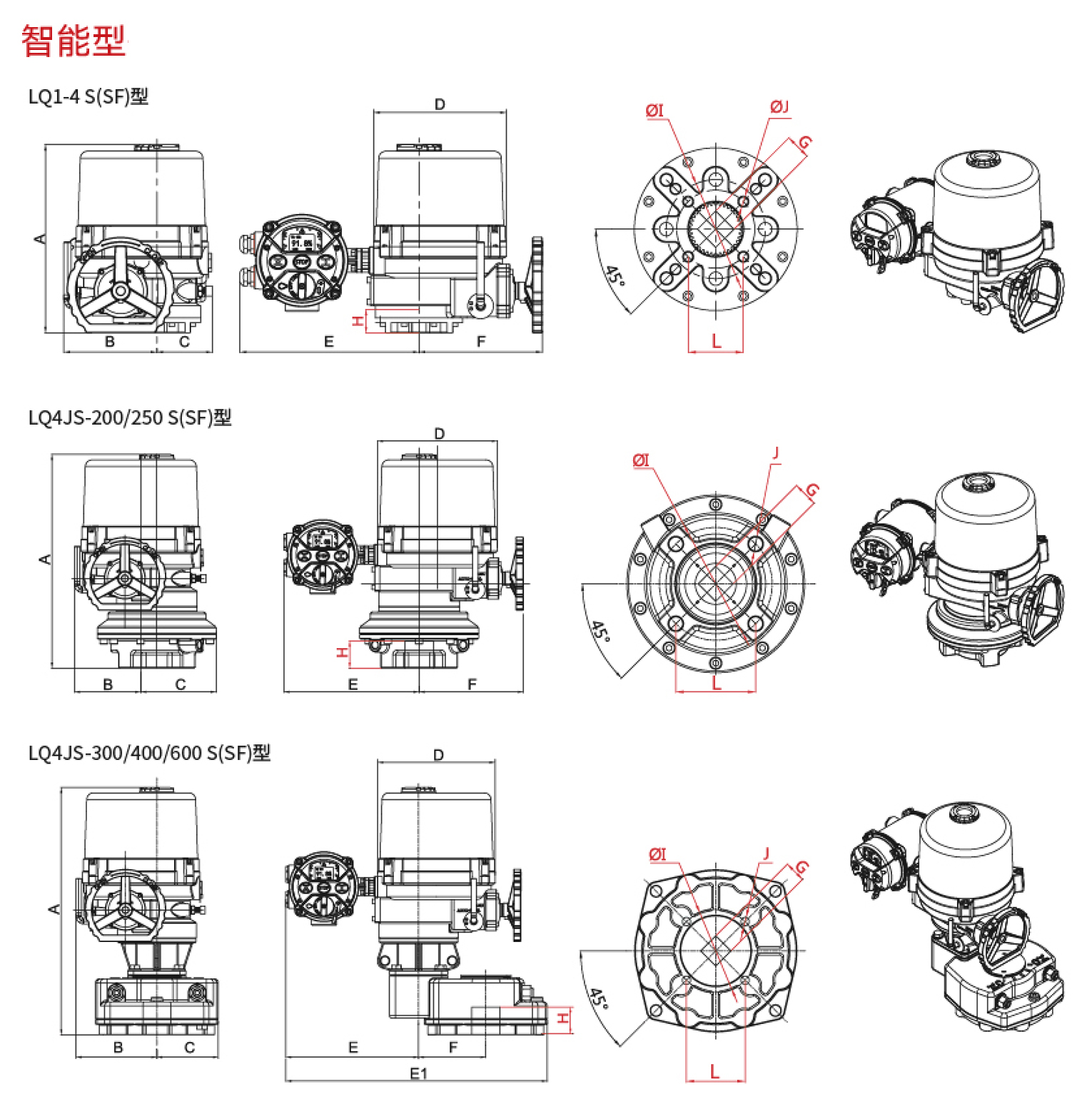

产品尺寸图

型号	A	B	C	D	E	E1	F	G	H	Φ1(ISO5211)	J	L (四方距离)
LQ1-06	229	91	104	157	48	-	167	1111 1414 17*17	42	50(F05) 70(F07)	4-M6 4-M8	35.4 49.5
LQ1-10	229	91	104	157	48	-	167	1111 1414 17*17	42	50(F05) 70(F07)	4-M6 4-M8	35.4 49.5
LQ2-16	261	124	129	206	76	-	197	1414 1717 22*22	49	70(F07) 102(F10)	4-M8 4-M10	49.5 72.1
LQ2-20	261	124	129	206	76	-	197		49
LQ2-24	261	124	129	206	76	-	197		49
LQ3-35	315	125	136	222	76	-	208	1414 1717 22*22	51	102(F10) 125(F12)	4-M10 4-M12	72.1 88.4
LQ3-50	315	125	136	222	76	-	208	1414 1717 22*22	51	102(F10) 125(F12)	4-M10 4-M12	72.1 88.4
LQ4-80	352	145	156	262	91	-	230	2222 2727 36*36	62	125(F12) 或 140(F14)	4-M12 4-M16	88.4 99
LQ4-110	352	145	156	262	91	-	230	2222 2727 36*36	62	125(F12) 或 140(F14)	4-M12 4-M16	88.4 99
LQ4JS-200	468	145	165	262	130	-	228	3636 4646	75	140(F14) 或 165(F16)	4-M20	116.7
LQ4JS-250	468	145	165	262	130	-	228		75	140(F14) 或 165(F16)	4-M20	116.7
LQ4JS-300	550	180	137	262	103	390	150		120	165(F16) 或254(F25)	4-M20 8-M16	116.7
LQ4JS-400	550	180	137	262	103	390	150		120
LQ4JS-600	590	180	137	262	103	472	190		120

型号	A	B	C	D	E	E1	F	G	H	Φ1(ISO5211)	J	L (四方距离)
LQ1-06	229	139	96	157	275	-	170	1111 1414 17*17	42	50(F05) 70(F07)	4-M6 4-M8	35.4 49.5
LQ1-10	229	139	96	157	275	-	170	1111 1414 17*17	42	50(F05) 70(F07)	4-M6 4-M8	35.4 49.5
LQ2-16	261	151	85	206	305	-	196	1414 1717 22*22	49	70(F07) 102(F10)	4-M8 4-M10	49.5 72.1
LQ2-20	261	151	85	206	305	-	196		49
LQ2-24	261	151	85	206	305	-	196		49
LQ3-35	315	155	92	222	305	-	206	1414 1717 22*22	51	102(F10) 125(F12)	4-M10 4-M12	72.1 88.4
LQ3-50	315	155	92	222	305	-	206	1414 1717 22*22	51	102(F10) 125(F12)	4-M10 4-M12	72.1 88.4
LQ4-80	352	180	107	262	320	-	228	2222 2727 36*36	62	125(F12) 或 140(F14)	4-M12 4-M16	88.4 99
LQ4-110	352	180	107	262	320	-	228	2222 2727 36*36	62	125(F12) 或 140(F14)	4-M12 4-M16	88.4 99
LQ4JS-200	468	145	165	262	295	-	228	3636 4646	75	140(F14) 或 165(F16)	4-M20	116.7
LQ4JS-250	468	145	165	262	295	-	228		75	140(F14) 或 165(F16)	4-M20	116.7
LQ4JS-300	550	180	137	262	296	583	150		120	165(F16) 254(F25)	4-M20 8-M16	116.7
LQ4JS-400	550	180	137	262	296	583	150		120
LQ4JS-600	590	180	137	262	295	663	190		120

型号	A	B	C	D	E	E1	F	G	H	Φ1(ISO5211)	J	L (四方距离)
LQ1-06	229	91	104	157	179	-	167	1111 1414 17*17	42	50(F05) 70(F07)	4-M6 4-M8	35.4 49.5
LQ1-10	229	91	104	157	179	-	167	1111 1414 17*17	42	50(F05) 70(F07)	4-M6 4-M8	35.4 49.5
LQ2-16	261	124	129	206	207	-	197	1414 1717 22*22	49	70(F07) 102(F10)	4-M8 4-M10	49.5 72.1
LQ2-20	261	124	129	206	207	-	197		49
LQ2-24	261	124	129	206	207	-	197		49
LQ3-35	315	125	136	222	207	-	208	1414 1717 22*22	51	102(F10) 125(F12)	4-M10 4-M12	72.1 88.4
LQ3-50	315	125	136	222	207	-	208	1414 1717 22*22	51	102(F10) 125(F12)	4-M10 4-M12	72.1 88.4
LQ4-80	352	145	156	262	222	-	230	2222 2727 36*36	62	125(F12) 或 140(F14)	4-M12 4-M16	88.4 99
LQ4-110	352	145	156	262	222	-	230	2222 2727 36*36	62	125(F12) 或 140(F14)	4-M12 4-M16	88.4 99
LQ4JS-200	468	145	165	262	222	-	228	3636 4646	75	140(F14) 或 165(F16)	4-M20	116.7
LQ4JS-250	468	145	165	262	222	-	228		75	140(F14) 或 165(F16)	4-M20	116.7
LQ4JS-300	550	180	137	262	222	509	150		120	165(F16) 254(F25)	4-M20 8-M16	116.7
LQ4JS-400	550	180	137	262	222	509	150		120
LQ4JS-600	590	180	137	262	222	591	190		120

型号	A	B	C	D	E	E1	F	G	H	Φ1 (ISO5211)	J	L (四方距离)
LQ1-06	229	91	83	157	254	-	167	1111 1414 17*17	42	50(F05) 70(F07)	4-M6 4-M8	35.4 49.5
LQ1-10	229	91	83	157	254	-	167	1111 1414 17*17	42	50(F05) 70(F07)	4-M6 4-M8	35.4 49.5
LQ2-16	261	124	108	206	282	-	197	1414 1717 22*22	49	70(F07) 102(F10)	4-M8 4-M10	49.5 72.1
LQ2-20	261	124	108	206	282	-	197		49
LQ2-24	261	124	108	206	282	-	197		49
LQ3-35	315	125	115	222	282	-	208	1414 1717 22*22	51	102(F10) 125(F12)	4-M10 4-M12	72.1 88.4
LQ3-50	315	125	115	222	282	-	208	1414 1717 22*22	51	102(F10) 125(F12)	4-M10 4-M12	72.1 88.4
LQ4-80	352	145	135	262	297	-	230	2222 2727 36*36	62	125(F12) 或 140(F14)	4-M12 4-M16	88.4 99
LQ4-110	352	145	135	262	297	-	230	2222 2727 36*36	62	125(F12) 或 140(F14)	4-M12 4-M16	88.4 99
LQ4JS-200	468	145	165	262	300	-	228	3636 4646	75	140(F14) 或 165(F16)	4-M20	116.7
LQ4JS-250	468	145	165	262	300	-	228		75	140(F14) 或 165(F16)	4-M20	116.7
LQ4JS-300	550	180	137	262	300	586	150		120	165(F16) 254(F25)	4-M20 8-M16	116.7
LQ4JS-400	550	180	137	262	300	586	150		120
LQ4JS-600	590	180	137	262	330	667	190		120

型号	A	B	C	D	E	E1	F	G	H	Φ1 (ISO5211)	J	L (四方距离)
LQ1-06	229	90	109	157	210	-	167	1111 1414 17*17	42	50(F05) 70(F07)	4-M6 4-M8	35.4 49.5
LQ1-10	229	90	109	157	210	-	167	1111 1414 17*17	42	50(F05) 70(F07)	4-M6 4-M8	35.4 49.5
LQ2-16	261	105	147	206	238	-	197	1414 1717 22*22	49	70(F07) 102(F10)	4-M8 4-M10	49.5 72.1
LQ2-20	261	105	147	206	238	-	197		49
LQ2-24	261	105	147	206	238	-	197		49
LQ3-35	315	110	160	222	238	-	208	1414 1717 22*22	51	102(F10) 125(F12)	4-M10 4-M12	72.1 88.4
LQ3-50	315	110	160	222	238	-	208	1414 1717 22*22	51	102(F10) 125(F12)	4-M10 4-M12	72.1 88.4
LQ4-80	352	122	185	262	253	-	230	2222 2727 36*36	62	125(F12) 或 140(F14)	4-M12 4-M16	88.4 99
LQ4-110	352	122	185	262	253	-	230	2222 2727 36*36	62	125(F12) 或 140(F14)	4-M12 4-M16	88.4 99
LQ4JS-200	468	145	165	262	253	-	228	3636 4646	75	140(F14) 或 165(F16)	4-M20	116.7
LQ4JS-250	468	145	165	262	253	-	228		75	140(F14) 或 165(F16)	4-M20	116.7
LQ4JS-300	550	180	137	262	253	540	150		120	165(F16) 254(F25)	4-M20 8-M16	116.7
LQ4JS-400	550	180	137	262	253	540	150		120
LQ4JS-600	590	180	137	262	253	662	190		120
