Products

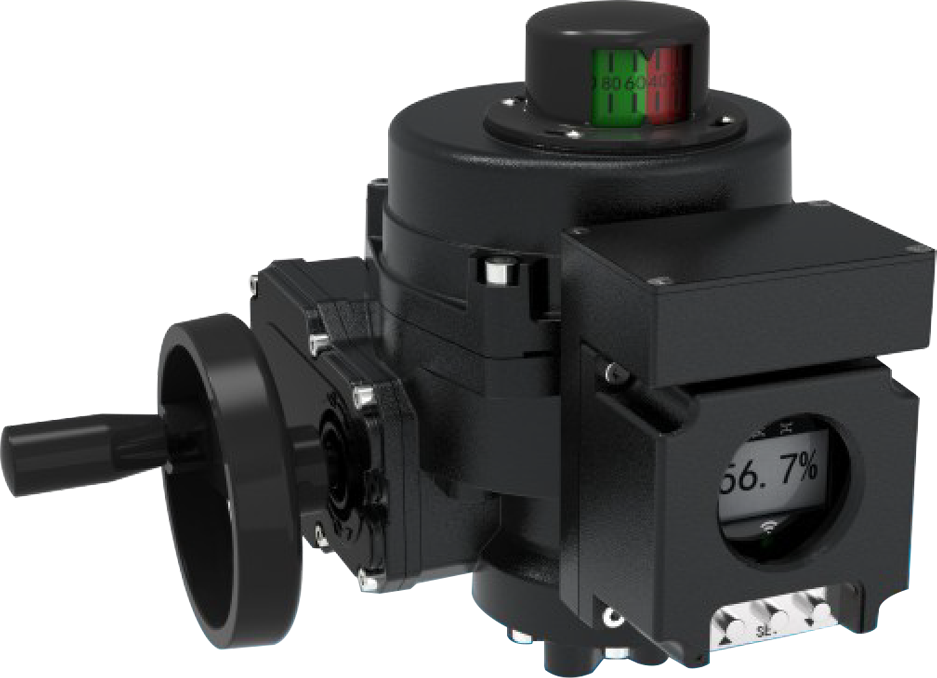

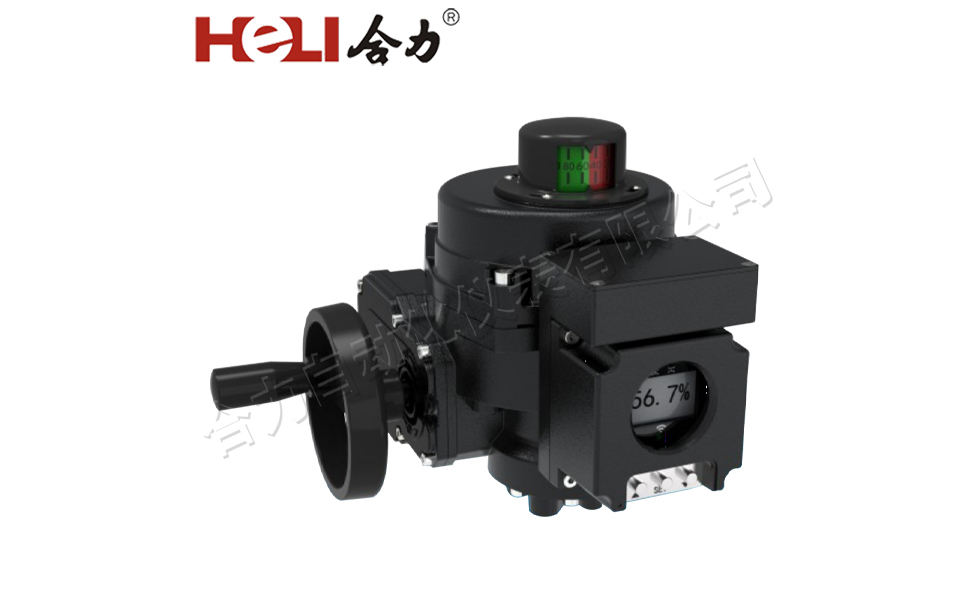

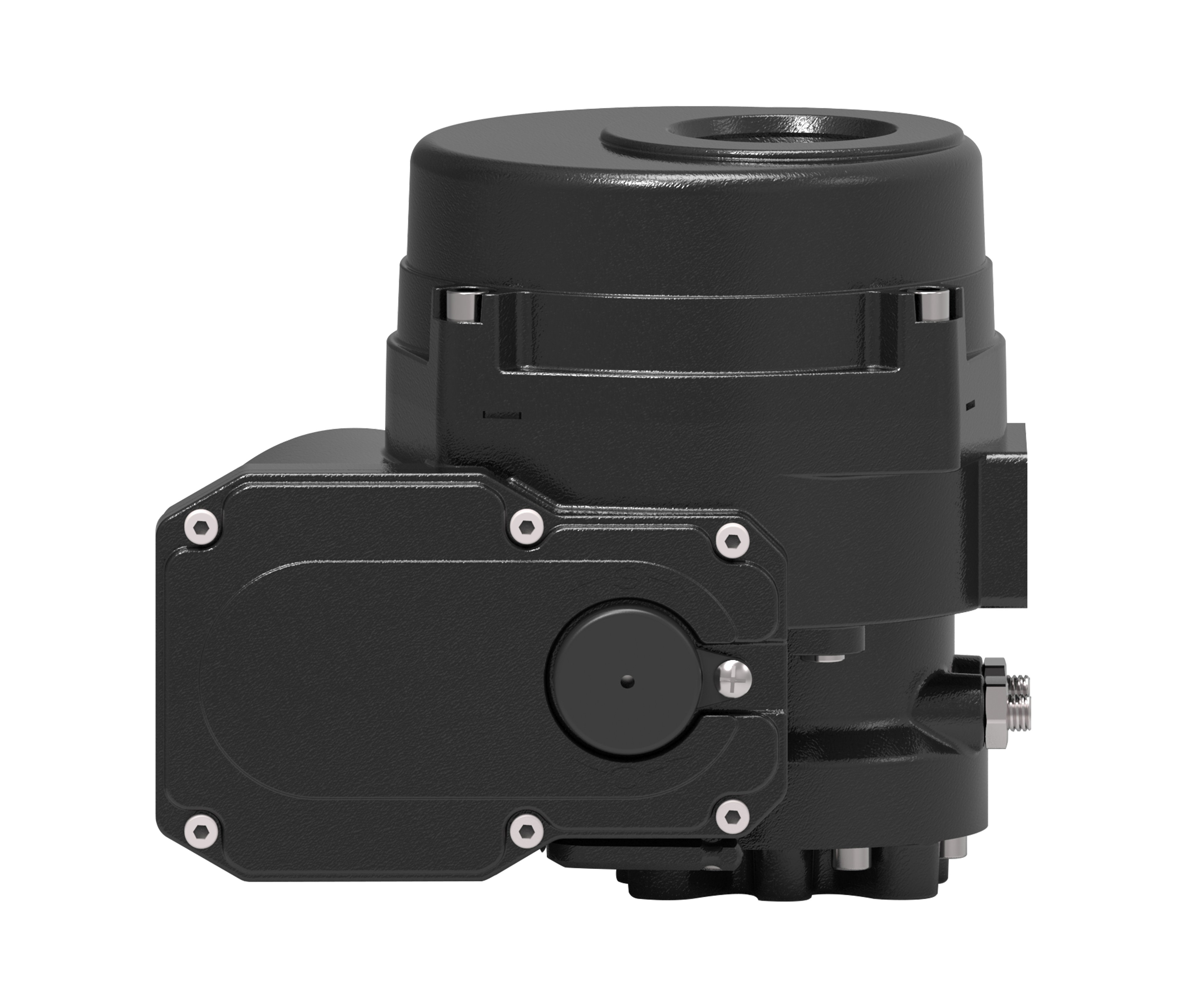

HEQ系列
角行程电动执行器

HEQ系列角行程电动执行器可输出扭矩50Nm-10000Nm。产品进行模块化设计具有丰富可拓展的功能。产品可适用蝶阀、球阀、闸阀等多种不同形式的阀门。产品广泛用于石油、化工、电力、冶金制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。

产品规格及型号

型号	扭矩（Nm）	扭矩（in-lb）	输出轴规格（mm）	输出轴深度（mm）	法兰（ISO5211)	运行时间（sec/90°）	手动装置	重量（kg）	重量（lb）
HEQ1-05	50	445	□11,□14,□17	31	F05/F07	20	手柄（选配手轮）	4	8.8
HEQ1-08	80	710	□11,□14,□17	31	F05/F07	30	手柄（选配手轮）	4	8.8
HEQ1-10	100	885	□11,□14,□17	31	F05/F07	30	手柄（选配手轮）	4	8.8
HEQ2-15	150	1330	□14,□17	31	F05/F07	40	手柄（选配手轮）	5	11.0
HEQ2-20	200	1770	□14,□17	31	F05/F07	40	手柄（选配手轮）	5	11.0
HEQ3-25	250	2215	□14,□17或□22,□27	45	F07/F10或F10/F12	30	手柄（选配手轮）	10	22.0
HEQ3-40	400	3540	□14,□17或□22,□27	45	F07/F10或F10/F12	30	手柄（选配手轮）	11	24.3
HEQ3-60	600	5310	□14,□17或□22,□27	45	F07/F10或F10/F12	30	手柄（选配手轮）	12	26.5
HEQ4-80	800	7085	□27或□36	45	F12或F10/F14	35	手柄（选配手轮）	18	39.7
HEQ4-100	1000	8855	□27或□36	45	F12或F10/F14	54	手柄（选配手轮）	19	41.9
HEQ4-120	1200	10625	□27或□36	45	F12或F10/F14	54	手柄（选配手轮）	19.5	43.0
HEQ5-150	1500	13280	□36或□46	74	F14或F12/F16	30	手柄（选配手轮）	28	61.7
HEQ5-200	2000	17705	□36或□46	74	F14或F12/F16	40	手柄（选配手轮）	28	61.7
HEQ5-250	2500	22130	□36或□46	74	F14或F12/F16	50	手柄（选配手轮）	28	61.7
HEQ5-300	3000	26555	□36或□46	74	F14或F12/F16	60	手柄（选配手轮）	28	61.7
HEQ4JS-400	4000	35405	□36或□46	120	F14或F16/F25	140	手柄（选配手轮）	52	114.6
HEQ5JS-600	6000	53105	□36或□46	120	F14或F16/F25	120	手柄（选配手轮）	62	136.7
HEQ5JS-800	8000	70810	□36或□46	120	F14或F16/F25	160	手柄（选配手轮）	62	136.7
HEQ5JS-1000	10000	88510	□36或□46	120	F14或F16/F25	120	手柄（选配手轮）	62	136.7

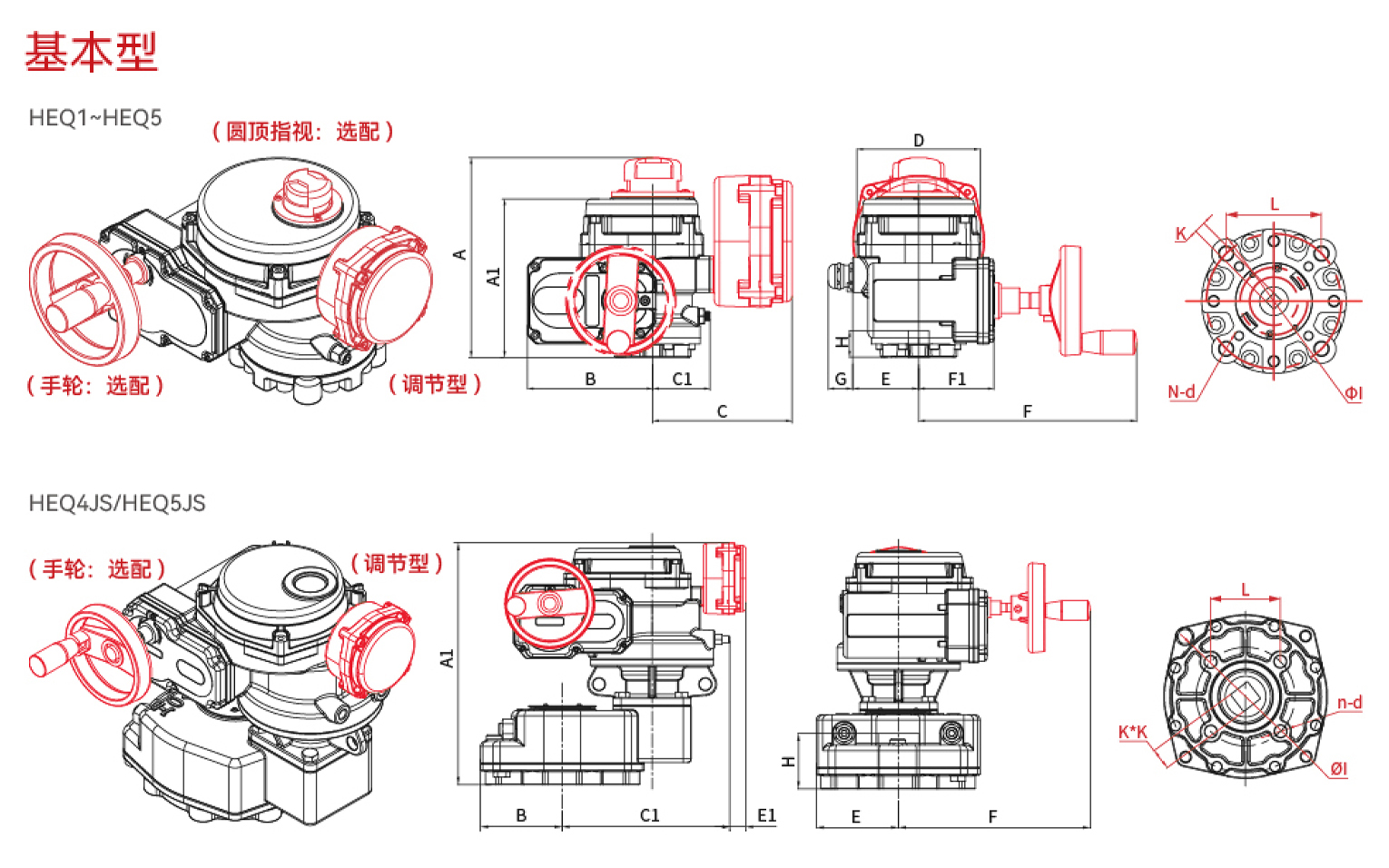

产品尺寸图

型号	A	A1	B	C	D	E	E1	F	C1	F1	G	H	K	Φ1(ISO5211)	N-d	L(四方距离)
HEQ1-05	181	146	114	120	112	60	-	192	52	73	25	23	11*11	50(F05) 70(F07)	4-M6 4-M8	35.4 49.5
HEQ1-08												30	1414 1717
HEQ1-10
HEQ2-15	193	158	131	120	130	69	-	203	52	82	25	30	1414 1717	50(F05) 70(F07)	4-M6 4-M8	35.4 49.5
HEQ2-20
HEQ3-25	215	180	173	131	170	76	-	237	84	120	25	45	1414 1717 2222 2717	70(F07) 102(F10) 或 102(F10) 125(F12)	4-M8/4-M10 或 4-M10/4-M16	49.5/72.1 72.1/88.4
HEQ3-40
HEQ3-60
HEQ4-80	240	205	200	133	185	80	-	281	90	129	25	50	2727 3636	125(F12) 或 102(F10) 140(F14)	4-M12 或 4-M10/4-M16	88.4 或 72.1/99
HEQ4-100
HEQ4-120
HEQ5-150	266	231	232	150	212	94	-	313	124	150	25	74	3636 4646	140(F14) 或 125(F12) 165(F16)	4-M16 或 4-M12/4-M20	99 或 88.4/116.7
HEQ5-200
HEQ5-250
HEQ5-300
HEQ4JS400	-	395	137	-	-	137	50	281	240	-	-	120	3636 4646	140(F14) 或 165(F16)254(F25)	4-M16 或 4-M20/ 8-M16	99 或 116.7/---
HEQ5JS600	-	405	137	-	-	137	26	313	280	-	-	120
HEQ5JS800
HEQ5JS1000

线路图
